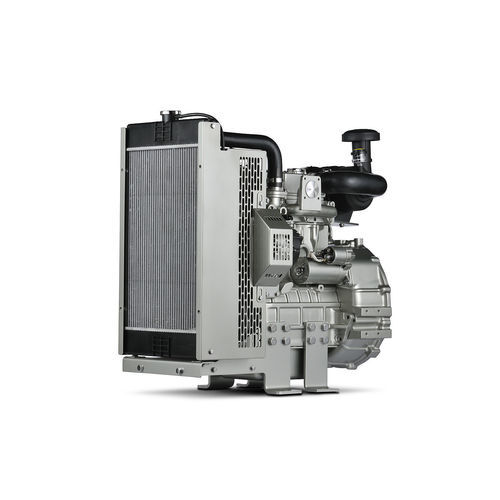

Motore diesel 403D-11G

a 3 cilindricon raffreddamento ad acquaStage III

Panoramica
Il Perkins 403D-11G è un motore diesel a 3 cilindri progettato per applicazioni di produzione di energia elettrica. Offre elevata densità di potenza e buona efficienza carburante in un pacchetto ElectropaK compatto, adatto sia a territori non regolamentati che a aree con requisiti di emissioni più stringenti.

Specifiche chiave

• Potenza meccanica lorda: 8–18 kWm
• Potenza elettrica tipica: 9–20 kVA (7–16 kWe)
• Regimi nominali: 1500 / 1800 / 3000 giri/min
• Cilindrata: 1,1 L — 3 cilindri in linea
• Emissioni: UN ECE R96 Stage IIIA (velocità costante) e U.S. EPA Stationary Emergency Engine

Punti salienti

• Compatto e flessibile: L'architettura ElectropaK minimizza l'ingombro e facilita l'integrazione quando lo spazio per il post-trattamento è limitato. Configurazioni disponibili per requisiti specifici di velocità/frequenza.
• Efficiente, silenzioso e durevole: La soluzione a 3 cilindri e l'iniezione indiretta assicurano consumi contenuti e ridotto livello sonoro, ideale per installazioni in ambienti sensibili al rumore.
• Costi operativi contenuti: Sistema di iniezione indiretto semplice, regolazione meccanica consolidata, punti di servizio standard e piattaforma comune riducono la complessità di manutenzione e il costo totale di proprietà.

Specifiche prodotto
Gamma di potenza totale
Potenza meccanica lorda: 8–18 kWm
Potenza elettrica tipica: 9–20 kVA (7–16 kWe)
Regime nominale: 1500 / 1800 / 3000 giri/min

Normative sulle emissioni
UN ECE R96 Stage IIIA (velocità costante) e U.S. EPA Stationary Emergency Engine

Uscita elettrica tipica 50 Hz
Prime: 9.0–18 kVA
Standby: 10.0–20 kVA

Uscita elettrica tipica 60 Hz
Prime: 9 kWe
Standby: 9.9 kWe

Generale
Numero cilindri: 3 in linea
Alesaggio x Corsa: 77 mm x 81 mm
Cilindrata: 1,1 L
Rapporto di compressione: 23.0:1
Aspirazione: Atmosferica
Sistema di combustione: Iniezione indiretta
Rotazione (dal lato volano): Antioraria
Raffreddamento: Liquido
Efficienza tipica alternatore: 86–87%
Frequenza/velocità commutabile: No

Dimensioni ElectropaK
Lunghezza: 776 mm
Larghezza: 449 mm
Altezza: 770 mm
Peso a vuoto (ElectropaK): 129 kg

Dotazione standard (403D-11G)
Sistema aspirazione aria

• Filtro aria montato

Sistema controllo

• Elettrovalvola di arresto elettronica 12 V (ESOS) alimentata in funzionamento
• Motorino di avviamento 12 V e alternatore 12 V 15 A con uscita DC
• Aiuto avviamento con candelette e interruttore riscaldamento/avvio
• Interruttori pressione olio e temperatura circuito di raffreddamento

Sistema di raffreddamento

• Radiatore montato, tubazioni e protezioni
• Sistema termostatico con pompa liquido azionata da cinghia e ventola a spinta

Volano e scatola volano

• 1500/1800 giri/min: Volano ad alta inerzia secondo SAE J620 Taglia 6½ carcassa pesante SAE 5 Long
• 3000 giri/min: Volano ad alta inerzia secondo SAE J620 Taglia 6½ carcassa leggera SAE 5 Short

Sistema carburante

• Benzina d'iniezione a cassette regolata meccanicamente
• Filtro carburante a elemento diviso

Generale

• Ancoraggi motore anteriore e posteriore

Sistema olio

• Carter umido in acciaio con tappo di riempimento e astina livello
• Filtro olio spin-on a flusso completo

Definizioni / Note
Prime power: Potenza disponibile a carico variabile in assenza della rete principale (sovraccarico del 10% consentito 1 ora ogni 12).
Standby power: Potenza disponibile per uso di emergenza in caso di guasto della rete principale (nessun sovraccarico consentito).
*Le dimensioni finali dipendono dalle opzioni selezionate. ESE (1800 giri/min) indica modello certificato Emergency Stationary Equipment.
