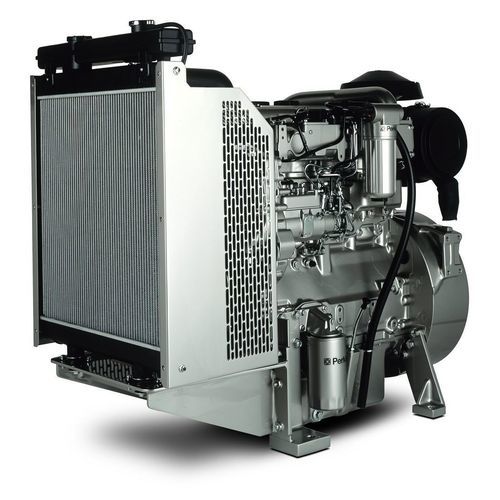

Motore diesel 1103A-33TG

a 3 cilindriturboin linea

Panoramica
Il 1103A-33TG è un motore compatto a 3 cilindri da 3,3 L progettato per generazione di potenza in servizio prime e standby. Soddisfa le emissioni equivalenti a EU Stage IIIA / U.S. EPA Tier 3 ed offre efficienza di consumo e buona accettazione del carico per gruppi elettrogeni.

Applicazioni

• Potenza prime per gruppi elettrogeni industriali e commerciali di piccole dimensioni
• Installazioni di emergenza e alimentazione di riserva
• Configurazioni ElectropaK compatte

Caratteristiche principali

• Manutenzione agevole — iniezione meccanica, versioni aspirate o turbo con intervalli di servizio di 500 ore
• Ingombro comune — compatibile con altri modelli della serie 1100 per facilitare gli aggiornamenti
• Filtrazione olio/carburante di alta qualità — migliora l'affidabilità e la durata
• Adatto alla potenza prime — progettato per erogazione continua e stabile accettazione dei carichi

Specifiche chiave

• Potenza meccanica lorda: 42 - 70 kWm
• Potenza elettrica tipica: 45 - 75 kVA (36 - 60 kWe)
• Emissioni: Ottimizzato per carburante (fino a EU Stage IIIA / U.S. EPA Tier 3 equivalente)
• Regime nominale: 1500 / 1800 rpm

Specifiche prodotto
Gamma totale di potenza
Potenza meccanica lorda | 42 - 70 kWm
Potenza elettrica tipica | 45 - 75 kVA (36 - 60 kWe)
Regime nominale | 1500 / 1800 rpm

Standard emissioni
Emissioni | Ottimizzato per carburante

Uscita elettrica tipica 50 Hz
Prime | 45 - 60 kVA
Standby | 50 - 66 kVA

Uscita elettrica tipica 60 Hz
Prime | 43 - 55 kWe
Standby | 47 - 60 kWe

Generale
Numero di cilindri | 3 in linea verticale
Alesaggio | 105 mm (4.13 in)
Corsa | 127 mm (5 in)
Cilindrata | 3.3 l (201 in³)
Rapporto di compressione | 17.3:1
Aspirazione | Turbocharged
Sistema di combustione | Iniezione diretta
Rotazione lato volano | Antiorario
Sistema di raffreddamento | Liquido
Doppi trattamenti | -
Efficienza alternatore tipica | 89%
Commutabile | Sì

Dimensioni ElectropaK
Lunghezza | 1150 mm (45.3 in)
Larghezza | 760 mm (30 in)
Altezza | 1300 mm (51.2 in)
Peso a secco | 420 kg (926 lb)

Avvertenza
Nota 1 | *Le dimensioni finali dipendono dalle opzioni selezionate

Definizioni
Prime Power | Uso illimitato di ore con fattore di carico medio dell'80% della potenza prime pubblicata in ogni periodo di 24 ore. È disponibile un sovraccarico del 10% per 1 ora ogni 12 ore di funzionamento.
Standby Power | Limitato a 500 ore di utilizzo annuo, fino a 300 ore delle quali possono essere continuative. Non è consentito nessun sovraccarico.

Caratteristiche tecniche

• Modello: 1103A-33TG
• Serie motore: 1100 Series
• Numero di cilindri: 3 in linea verticale
• Alesaggio x corsa: 105 mm x 127 mm
• Cilindrata: 3.3 l
• Rapporto di compressione: 17.3:1
• Aspirazione: Turbocharged
• Sistema di combustione: Iniezione diretta
• Regimi nominali: 1500 / 1800 rpm
• Potenza meccanica lorda: 42 - 70 kWm
• Potenza elettrica tipica (50 Hz prime/standby): 45 - 60 kVA / 50 - 66 kVA
• Potenza elettrica tipica (60 Hz prime/standby): 43 - 55 kWe / 47 - 60 kWe
• Emissioni: Ottimizzato per carburante (conforme fino a EU Stage IIIA / U.S. EPA Tier 3 equivalente)
• Raffreddamento: Liquido
• Efficienza alternatore tipica: 89%
• Dimensioni ElectropaK (L x W x H): 1150 mm x 760 mm x 1300 mm
• Peso a secco (ElectropaK): 420 kg
• Dotazioni standard includono: filtro aria montato; motorino d'avviamento 12 V e alternatore 12 V 65 A; solenoide di arresto 12 V alimentato in marcia; radiatore e tubazioni montati; raffreddamento termostatico con pompa di circolazione ad ingranaggi e ventola a spinta; volano ad alta inerzia secondo SAE J620 taglia 10/11½; carcassa volano SAE 3; filtro carburante di nuova generazione e pompa carburante rotativa; staffe di supporto anteriori; coppa olio con tappo e astina; filtro olio spin-on.
