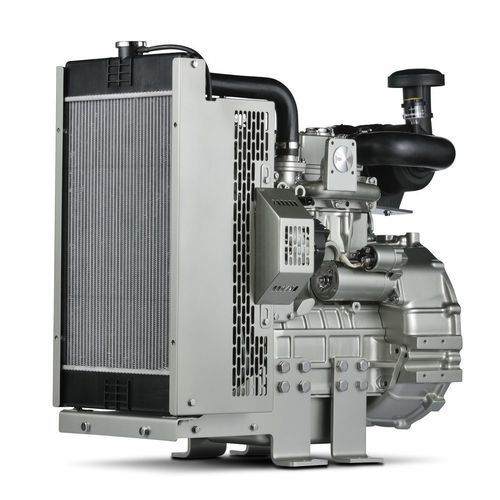

Motore diesel 403D-15G

a 3 cilindriper produzione di elettricitàcon raffreddamento ad acqua

Panoramica
La gamma Perkins 403 di motori per potenza elettrica (EP) offre gli stessi vantaggi compatti del suo corrispondente a 2 cilindri, ma migliora in termini di rumorosità, finitura e potenza. La gamma a 3 cilindri offre eccellente densità di potenza e ottima economia di carburante ed è progettata per soddisfare le esigenze di generazione elettrica sia in territori non regolamentati soggetti a condizioni estreme sia in territori più regolamentati con normative sulle emissioni più severe.

Caratteristiche principali

• Compatto e flessibile — Quando è necessaria potenza e affidabilità in un'applicazione compatta, i motori della serie 400 EP rispondono. I componenti del motore sono progettati per minimizzare lo spazio, agevolando le installazioni dove sono richieste soluzioni di post-trattamento. Alcuni modelli offrono la comodità di commutare tra velocità del motore e frequenze elettriche per adattarsi all'applicazione e al territorio.
• Efficiente, silenzioso e potente — Il 403 a 3 cilindri fornisce elevata densità di potenza, durata, efficienza nei consumi e funzionamento silenzioso rispetto a concorrenti di dimensioni simili, rendendolo adatto quando il rumore è un problema (per esempio in aree urbane).
• Costi operativi inferiori — Affidabilità, un sistema di alimentazione a iniezione indiretta non complicato, facilità di installazione e garanzia contribuiscono a mantenere bassi i costi di proprietà. La serie 400 è costruita su una piattaforma motore comune, consentendo aggiornamenti a costi contenuti.

Specifiche del prodotto
Gamma di potenza totale
Potenza meccanica lorda: 12-19,7 kWm
Potenza elettrica tipica: 13-24 kVA (10-19 kWe)
Velocità nominale: 1500/1800/3000 rpm

Normative sulle emissioni
Emissioni: UN ECE R96 Stage IIIA a velocità costante e U.S. EPA Stationary Emergency Engine

Uscita elettrica tipica 50 Hz
Prime: 13,0-22 kVA
Standby: 14,5-24 kVA

Uscita elettrica tipica 60 Hz
Prime: 12,7 kWe
Standby: 14 kWe

Generale
Numero di cilindri: 3 in linea
Alesaggio: 84 mm (3,3 in)
Corsa: 90 mm (3,5 in)
Cilindrata: 1,5 l (91,3 in³)
Rapporto di compressione: 22,5:1
Aspirazione: Aspirazione naturale
Sistema di combustione: Iniezione indiretta
Rotazione lato volano: Antiorario
Sistema di raffreddamento: Liquido
Post-trattamento: -
Efficienza alternatore tipica: 87-88%
Commutabile: No

Dimensioni ElectropaK
Lunghezza: 820 mm (32,3 in)
Larghezza: 476 mm (18,7 in)
Altezza: 791 mm (31,1 in)
Peso a secco: 197 kg (434 lb)

Dichiarazione di responsabilità
*Dimensioni finali dipendono dalle opzioni selezionate
ESE (1800 rpm - modello certificato) solo - Equipaggiamento Stazionario di Emergenza

Definizioni
Potenza Prime: Potenza disponibile a carico variabile in assenza di una rete principale. Sovraccarico del 10% consentito per un'ora ogni 12 ore di esercizio.
Potenza Standby: Potenza disponibile a carico variabile in caso di guasto della rete principale. Non è consentito alcun sovraccarico.

Dotazione standard (sintesi)

• Sistema di aspirazione aria: Filtro aria montato
• Sistema di controllo: Solenoide di arresto elettronico 12 V (ESOS) alimentato per funzionare; motorino d'avviamento 12 V e alternatore 12 V 65 A con uscita DC; aiuto avviamento a freddo a candelette e interruttore riscaldatore/avviamento; interruttori pressione olio e temperatura liquido di raffreddamento
• Sistema di raffreddamento: Sistema controllato termostaticamente con pompa acqua azionata da cinghia e ventola a spinta; radiatore montato, tubazioni e protezioni
• Volano e scocca volano: Volano ad alta inerzia 1500/1800 rpm secondo SAE J620 taglia 7½ scocca volano pesante SAE 4 lunga; volano ad alta inerzia 3000 rpm secondo SAE J620 taglia 7½ scocca volano leggera SAE 4 corta
• Sistema carburante: Pompa di iniezione a cassette governata meccanicamente; filtro carburante a elemento diviso
• Generale: Staffe di montaggio motore anteriore e posteriore
• Sistema olio: Coppa umida in acciaio con tappo e astina; filtro olio a flusso completo avvitabile

Specifiche tecniche

• Modello: 403D-15G
• Applicazione: Generazione di energia elettrica (ElectropaK)
• Potenza meccanica lorda: 12-19,7 kWm
• Potenza elettrica tipica: 13-24 kVA (10-19 kWe)
• Velocità nominali disponibili: 1500, 1800, 3000 rpm
• Configurazione: 3 cilindri in linea
• Alesaggio x corsa: 84 mm x 90 mm
• Cilindrata: 1,5 L
• Rapporto di compressione: 22,5:1
• Aspirazione: Aspirazione naturale
• Combustione: Iniezione indiretta
• Raffreddamento: Raffreddato a liquido
• Rotazione (lato volano): Antiorario
• Efficienza alternatore tipica: 87-88%
• Dimensioni ElectropaK (L x P x A): 820 x 476 x 791 mm
• Peso a secco ElectropaK: 197 kg
• Conformità emissioni: UN ECE R96 Stage IIIA a velocità costante; U.S. EPA Stationary Emergency Engine (se applicabile)
