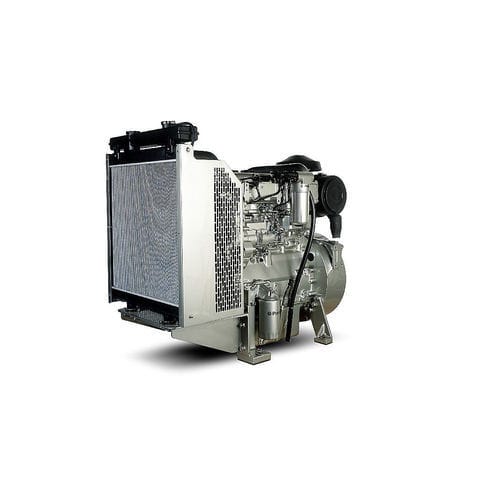

Motore diesel 1104A-44TG

a 4 cilindriin lineaturbo

Panoramica
La gamma 1104 ElectropaK comprende motori diesel 4 cilindri da 4,4 litri progettati per la produzione di energia in servizio prime e di emergenza. I motori offrono funzionamento regolare e silenzioso e possono essere controllati elettronicamente per ottimizzare la combustione in base al carico. Le potenze tipiche per gruppi elettrogeni variano da 65 a 100 kVA per applicazioni industriali.

Punti principali

• Funzionamento affidabile: Basso consumo di carburante e olio con intervalli di manutenzione di 500 ore.
• Installazione semplice: Parti anteriori e posteriori, punti di connessione e componenti comuni nella serie 1100 per una più facile integrazione.

Specifiche chiave (sintesi)
Potenza meccanica lorda: 59,6–94,5 kWm
Potenza elettrica tipica: 65–100 kVA (52–80 kWe)
Emissioni: Ottimizzato per il carburante

Equipaggiamento standard (sintesi)

• Sistema di aspirazione aria: Filtro aria montato
• Sistema di controllo: Motorino d'avviamento 12 V e alternatore 12 V 65 A con uscita DC; solenoide di arresto 12 V alimentato in posizione di funzionamento
• Sistema di raffreddamento: Radiatore e tubazioni montati; sistema termostatico con pompa di circolazione ad ingranaggi e ventilatore assiale azionato da cinghia
• Volani e scatola volano: Volano ad alta inerzia secondo SAE J620 dimensione 10/11½; scatola volano SAE 3
• Sistema carburante: Filtro Ecoplus; pompa di tipo rotativo
• Generale: Aiuto alla partenza a freddo con candeletta
• Sistema olio: Coperchio carter umido con tappo di riempimento e astina; filtro olio avvitabile

Gamma di potenza totale
Potenza meccanica lorda: 59,6–94,5 kWm
Potenza elettrica tipica: 65–100 kVA (52–80 kWe)
Velocità nominale: 1500/1800 rpm

Norme sulle emissioni
Emissioni: Ottimizzato per il carburante

Uscita elettrica tipica 50 Hz
Prime: 65–80 kVA
Standby: 71,5–88 kVA

Uscita elettrica tipica 60 Hz
Prime: 60,8–73 kWe
Standby: 66,9–80,3 kWe

Generale
Numero cilindri: 4 in linea verticale
Alesaggio: 105 mm
Corsa: 127 mm
Cilindrata: 4,4 L
Rapporto di compressione: 17,25:1
Aspirazione: Turboalimentato
Sistema di combustione: Iniezione diretta
Rotazione lato volano: Antioraria
Sistema di raffreddamento: Liquido
Dopolitrazione: -
Efficienza tipica alternatore: 89%
Selezionabile: Sì

Dimensioni ElectropaK
Lunghezza: 1241 mm
Larghezza: 629 mm
Altezza: 951 mm

Dimensioni motore*
Peso a secco: 463 kg

Disclaimer
*Le dimensioni finali dipendono dalle opzioni selezionate

Definizioni
Prime Power: Potenza disponibile a carico variabile in assenza di rete principale. È consentito un sovraccarico del 10% per un'ora ogni 12 ore di funzionamento.
Standby Power: Potenza disponibile a carico variabile in caso di guasto della rete principale. Non è consentito sovraccarico.

Specifiche tecniche

• Famiglia modello: 1104 ElectropaK
• Potenza meccanica lorda: 59,6 - 94,5 kWm
• Potenza elettrica tipica: 65-100 kVA (52-80 kWe)
• Velocità nominali: 1500 e 1800 rpm
• Emissioni: Ottimizzato per il carburante
• Cilindri: 4 in linea verticale
• Alesaggio x corsa: 105 mm x 127 mm
• Cilindrata: 4,4 litri
• Rapporto di compressione: 17,25:1
• Aspirazione: Turbo
• Combustione: Iniezione diretta
• Raffreddamento: Liquido
• Efficienza tipica alternatore: 89%
• Dimensioni ElectropaK (L×W×H): 1241 × 629 × 951 mm
• Peso a secco motore: 463 kg
• Intervallo di servizio: 500 ore
