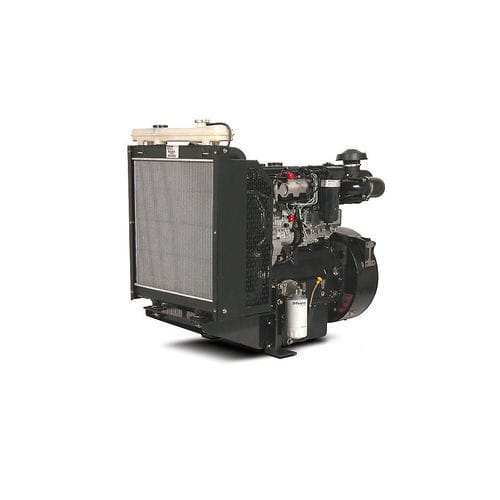

Motore diesel 1104C-44TG

a 4 cilindriturboin linea

Panoramica
I motori 1104 ElectropaK definiscono lo standard per la generazione di potenza in servizio continuo e di emergenza. I motori a 4 cilindri da 4,4 litri funzionano in modo regolare e silenzioso e possono essere controllati elettronicamente per ottimizzare la combustione in funzione del carico applicato. Forniscono uscite affidabili per applicazioni su gruppi elettrogeni.

Specifiche principali (riepilogo)
Potenza meccanica lorda: 56-62 kWm
Potenza elettrica tipica: 60-67 kVA (48-53 kWe)
Emissioni: EU Stage II / U.S. EPA Tier 2
Velocità nominale: 1500 / 1800 rpm
50 Hz Potenza elettrica tipica (Prime / Standby): 60,4 kVA / 66,7 kVA
60 Hz Potenza elettrica tipica (Prime / Standby): 54,3 kWe / 60 kWe

Caratteristiche principali

• Funzionamento affidabile — basso consumo di carburante e olio; intervalli di manutenzione di 500 ore.
• Installazione semplice — estremità anteriore e posteriore comuni, punti di connessione e componenti condivisi nella serie 1100 per semplificare installazione e sostituzione.

Equipaggiamento standard
Sistema di aspirazione

• Filtro aria montato

Sistema di controllo

• Solenoide di arresto 12 V alimentato per funzionare
• Motorino d'avviamento 12 V e alternatore 12 V 65 A con uscita DC

Sistema di raffreddamento

• Radiatore e tubazioni montati
• Sistema termostatico con pompa di circolazione ad ingranaggi e ventilatore spingente azionato da cinghia

Volani e carter volano

• Volano secondo SAE J620 taglia 10/11½
• Carter volano SAE n. 3

Sistema carburante

• Filtro carburante Ecoplus
• Pompa di tipo rotativo

Generale

• Resistenza di preriscaldo per avviamento a freddo

Sistema olio

• Carter in ghisa con bocchettone di riempimento e astina livello
• Filtro olio spin-on

Dimensioni ElectropaK
Lunghezza: 48.8 in / 1239 mm
Larghezza: 24.2 in / 615 mm
Altezza: 37.4 in / 951 mm

Dimensioni motore (tipiche)
Peso a secco: 884 lb / 401 kg

Note / Definizioni

• Prime Power — potenza disponibile a carico variabile in luogo di una rete principale. Sovraccarico del 10% consentito per un'ora ogni 12 ore di esercizio.
• Standby Power — potenza disponibile a carico variabile in caso di guasto della rete principale. Non è consentito alcun sovraccarico.
• *Le dimensioni finali dipendono dalle opzioni selezionate.

Specifiche tecniche

• Famiglia modello: 1104 ElectropaK (4 cilindri, 4,4 l)
• Numero cilindri: 4 in linea
• Diametro (bore): 105 mm (4.13 in)
• Corsa (stroke): 127 mm (5 in)
• Cilindrata: 4,4 l (269 in³)
• Rapporto di compressione: 18.2:1
• Aspirazione: Turbo
• Sistema di combustione: Iniezione diretta
• Rotazione vista dal lato volano: Antioraria
• Sistema di raffreddamento: Liquido
• Doppiaggio post-trattamento: - (non specificato)
• Efficienza tipica alternatore: 90%
• Sezionabile: Sì
• Certificazione emissioni: EU Stage II / U.S. EPA Tier 2
• Uscite elettriche tipiche (selezione): 50 Hz prime 60,4 kVA, 50 Hz standby 66,7 kVA; 60 Hz prime 54,3 kWe, 60 Hz standby 60 kWe
• Intervallo potenza meccanica lorda: 56-62 kWm
• Intervallo potenza elettrica tipica (generale): 60-67 kVA (48-53 kWe)
