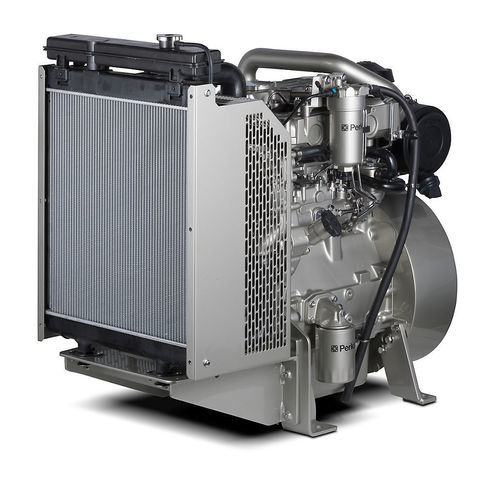

Motore diesel 1103D-33G

a 3 cilindriturboad iniezione diretta

Panoramica
Il Perkins 1103D-33G è un motore diesel 3 cilindri da 3,3 litri progettato per la generazione di energia in applicazioni prime e standby. È conforme a EU Stage IIIA (equivalente U.S. EPA Tier 3) e offre consumi efficienti per funzionamento continuo e buona accettazione dei carichi per impieghi di emergenza.

Caratteristiche principali

• Potenza meccanica lorda: 30 - 38 kWm
• Potenza elettrica tipica: 32-40 kVA (25-32 kWe)
• Emissioni: EU Stage IIIA
• Regime nominale: 1500/1800 rpm

Punti salienti

• Manutenzione facilitata: Versioni aspirate o turbocompresse; iniezione meccanica con intervalli di servizio ogni 500 ore per semplificare la manutenzione.
• Transizione semplice: Interfacce di installazione comuni alla serie 1100 per agevolare gli upgrade di potenza.
• Filtrazione olio/carburante: Filtrazione di alta qualità per aumentare affidabilità e durata in esercizio continuo.
• Capacità per potenza prime: La gamma fornisce 28–68 kWm con uscita generatore di 30–59 kVA a seconda della configurazione.

Specifiche del prodotto (selezionate)
Gamma di potenza totale
Potenza meccanica lorda: 30 - 38 kWm
Potenza elettrica tipica: 32-40 kVA (25-32 kWe)
Regime nominale: 1500/1800 rpm

Normative sulle emissioni
Emissioni: EU Stage IIIA (equivalente U.S. EPA Tier 3)

Uscita elettrica tipica 50 Hz
Prime: 32 kVA
Standby: 35 kVA

Uscita elettrica tipica 60 Hz
Prime: 29 kWe
Standby: 32 kWe

Generale
Numero di cilindri: 3 in linea verticale
Alesaggio: 105 mm
Corsa: 127 mm
Cilindrata: 3,3 l
Rapporto di compressione: 19,25:1
Aspirazione: Naturalmente aspirato
Sistema di combustione: Iniezione diretta
Rotazione lato volano: Antioraria
Sistema di raffreddamento: Liquido
Doppi trattamenti: -
Rendimento tipico alternatore: 89%
Configurazione commutabile: Sì

Dimensioni motore*
Lunghezza: 1000 mm
Larghezza: 631 mm
Peso a secco: 329 kg

Dimensioni ElectropaK
Lunghezza: 1000 mm
Larghezza: 631 mm
Altezza: 951 mm

Equipaggiamento standard (selezionato)

• Sistema di aspirazione: Filtro aria montato
• Sistema di controllo: Motorino d'avviamento 12 V e alternatore 12 V 65 A con uscita DC; solenoide di arresto 12 V alimentato per funzionamento
• Sistema di raffreddamento: Radiatore e tubazioni montati; sistema termostatico con pompa di circolazione ad ingranaggi e ventilatore a spinta azionato a cinghia
• Volani e scatola volano: Volano ad alta inerzia secondo SAE J620 taglia 10/11½; scatola volano SAE 3
• Sistema carburante: Filtro carburante di nuova generazione; pompa di tipo rotativo
• Generale: Staffe di montaggio anteriori motore
• Sistema olio: Coppa umida con bocchettone e astina; filtro olio a cartuccia avvitabile

Note
*Le dimensioni finali dipendono dalle opzioni selezionate

Specifiche tecniche

• Modello (denominazione commerciale): 1103D-33G
• Brand: Perkins
• Serie motore: 1100 Series
• Potenza meccanica lorda: 30 - 38 kWm
• Potenza elettrica tipica: 32-40 kVA (25-32 kWe)
• Certificazione emissioni: EU Stage IIIA (equivalente U.S. EPA Tier 3)
• Regimi nominali: 1500 / 1800 rpm
• Numero di cilindri: 3 in linea verticale
• Alesaggio x Corsa: 105 mm x 127 mm
• Cilindrata: 3,3 l
• Rapporto di compressione: 19,25:1
• Aspirazione: Naturalmente aspirato
• Combustione: Iniezione diretta
• Rotazione (lato volano): Antioraria
• Raffreddamento: Raffreddamento a liquido
• Rendimento tipico alternatore: 89%
• Configurazione commutabile: Sì
• 50 Hz prime/standby: 32 kVA / 35 kVA
• 60 Hz prime/standby: 29 kWe / 32 kWe
• Peso a secco: 329 kg
• Dimensioni motore (L x W): 1000 mm x 631 mm
• Dimensioni ElectropaK (L x W x H): 1000 mm x 631 mm x 951 mm
• Punti salienti equipaggiamento standard: filtro aria montato, motorino d'avviamento 12 V e alternatore, radiatore e tubazioni montati, raffreddamento termostatico, volano ad alta inerzia (SAE J620 taglia 10/11½), filtro carburante nuova generazione, pompa carburante rotativa, coppa olio umida con filtro olio avvitabile
