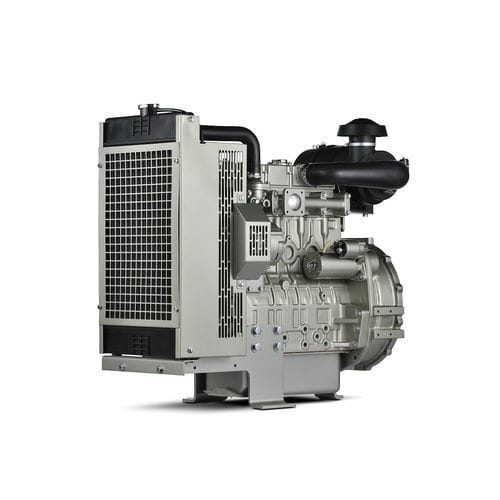

Motore diesel 404D-22TAG

a 4 cilindriturboin linea

Panoramica
La gamma Perkins 404 per produzione elettrica (EP) è il membro più ampio e più raffinato della serie 400. Il 404D-22TAG a 4 cilindri e 2,2 litri riduce rumore, vibrazioni e asperità (NVH) garantendo prestazioni affidabili per gruppi elettrogeni in aree non regolamentate, conforme a UN ECE R96 Stage IIIA a velocità costante e U.S. EPA Stationary Emergency Engine. Vantaggi principali: avviamento a freddo affidabile, bassi costi operativi, ingombro compatto e buona economia di carburante.

Specifiche principali

• Potenza meccanica lorda: 34,4-36,3 kWm
• Potenza elettrica tipica: 37-40 kVA (29-32 kWe)
• Emissioni: UN ECE R96 Stage IIIA velocità costante; U.S. EPA Stationary Emergency Engine

Caratteristiche principali

• Basso costo operativo nell'arco della vita — Affidabilità, efficienza del carburante, installazione semplice e componenti comprovati riducono il costo totale di possesso. Sono disponibili opzioni di post-trattamento per ulteriori risparmi.
• Compatto, silenzioso e adatto a siti sensibili al rumore — Fornisce una gamma 20-40 kVA con la raffinatezza di un 4 cilindri e riduzione del rumore, adatto per installazioni urbane e altri contesti sensibili al rumore.

Specifiche del prodotto
Gamma di potenza totale
Potenza meccanica lorda: 34,4-36,3 kWm
Potenza elettrica tipica: 37-40 kVA (29-32 kWe)
Velocità nominale: 1800 rpm

Norme sulle emissioni
Emissioni: UN ECE R96 Stage IIIA velocità costante; U.S. EPA Stationary Emergency Engine

Uscita elettrica tipica 60 Hz
Prime: 29,2 kWe
Standby: 32,1 kWe

Generale
Numero di cilindri: 4 in linea
Alesaggio: 84 mm (3,3 in)
Corsa: 100 mm (3,9 in)
Cilindrata: 2,2 l (135,2 in³)
Rapporto di compressione: 23,3:1
Aspirazione: Turbo doporaffreddato
Sistema di combustione: Iniezione indiretta
Rotazione vista dal volano: Antioraria
Sistema di raffreddamento: Liquido
Post-trattamento: -
Efficienza alternatore tipica: 90%
Commutabile: No

Dimensioni ElectropaK
Lunghezza: 1050 mm (41,3 in)
Larghezza: 710 mm (28 in)
Altezza: 998 mm (39,3 in)
Peso a secco: 306 kg (675 lb)

Note
* Dimensioni finali dipendono dalle opzioni selezionate.
* ESE (1800 rpm) solo - Emergency Stationary Equipment.

Equipaggiamento standard
Sistema di aspirazione aria

• Filtro aria montato

Sistema di controllo

• Motorino di avviamento 12 V e alternatore 12 V 65 A con uscita DC
• Solenoide di arresto elettronico (ESOS) 12 V alimentato per funzionare

Sistema di raffreddamento

• Interruttore temperatura refrigerante
• Radiatore montato, tubazioni e protezioni
• Sistema termostatico con pompa refrigerante azionata da cinghia e ventilatore assiale

Volani e carcassa volano

• 1800 rev/min
• Carcassa volano SAE 4 long
• Volano ad alta inerzia conforme SAE J620 misura 7 1/2 heavy

Sistema di alimentazione

• Pompa di iniezione a cassette regolata elettronicamente
• Filtro carburante a elemento diviso

Generale

• Supporti motore anteriore e posteriore
• Aiuto avviamento a freddo con candelette e interruttore riscaldamento/avviamento

Sistema olio

• Interruttore pressione olio
• Filtro olio spin-on a flusso completo
• Carter bagnato in acciaio con bocchettone e astina di livello

Specifiche tecniche

• Modello: 404D-22TAG
• Brand: Perkins
• Famiglia motore: 404 (4 cilindri, 2,2 litro)
• Potenza meccanica lorda: 34,4-36,3 kWm
• Potenza elettrica tipica: 37-40 kVA (29-32 kWe)
• Velocità nominale: 1800 rpm
• Prime (60 Hz): 29,2 kWe
• Standby (60 Hz): 32,1 kWe
• Certificazione emissioni: UN ECE R96 Stage IIIA velocità costante; U.S. EPA Stationary Emergency Engine
• Numero di cilindri: 4 in linea
• Alesaggio x corsa: 84 mm x 100 mm
• Cilindrata: 2,2 l
• Rapporto di compressione: 23,3:1
• Aspirazione: Turbo doporaffreddato
• Sistema di combustione: Iniezione indiretta
• Rotazione: Antioraria (vista dal volano)
• Raffreddamento: Liquido
• Efficienza alternatore tipica: 90%
• Dimensioni ElectropaK (L×W×H): 1050 mm × 710 mm × 998 mm
• Peso a secco (ElectropaK): 306 kg
