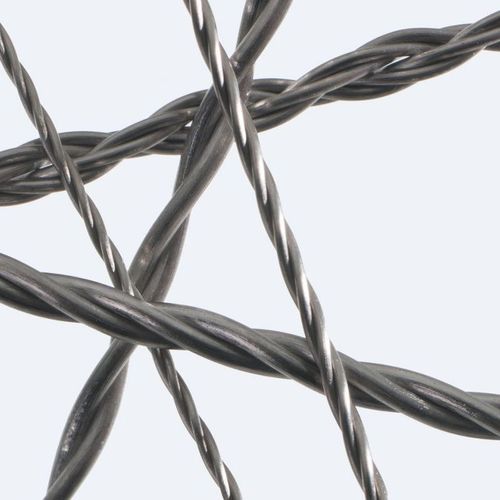

Filamento di evaporazione per evaporazione termica 11793609

Descrizione del prodotto
L'evaporazione termica (evaporazione per resistenza) è un metodo di rivestimento appartenente ai processi PVD (Physical Vapour Deposition). Il materiale destinato al rivestimento viene riscaldato all'interno di una camera a vuoto fino a evaporazione; il vapore si condensa sul substrato formando lo strato desiderato. In qualità di riscaldatori a resistenza, le nostre bobine di evaporazione possiedono un punto di fusione molto elevato e consentono di riscaldare praticamente qualsiasi materiale a temperature molto alte.

I vantaggi principali

• Elevata resistenza alla corrosione
• Materiale ad alta purezza che evita contaminazioni del substrato
• Elevata stabilità dimensionale

Materiali disponibili

• WVM (tungsteno stabilizzato per vacuum metallizing) per l'evaporazione dell'alluminio
• Tantalio
• Molibdeno
• Molibdeno-lantanio (ML) per una durata particolarmente elevata

Dimensioni standard (tabella)
Numero articolo | Designazione bobina | Diametro [mm] | Numero di trefoli | Lunghezza L [mm] | Diametro FD [mm] | Lunghezza bobina FL [mm] | Passo P [mm]
11793590 | SS05S3-100 | 0.5 | 3 | 100 |   |   |
11793591 | SS08S3-100 | 0.8 | 3 | 100 |   |   |
11793597 | SU05S3-100-1554P01 | 0.5 | 3 | 100 | 14.5 | 54 | 1.0
11793594 | SU08S3-100-1554P01 | 0.8 | 3 | 100 | 14.5 | 54 | 1.0
11793599 | SV08S3-100-1513P01 | 0.8 | 3 | 100 | 15.2 | 13 | 1.0
11793600 | SV10S3-100-1914P01 | 1.0 | 3 | 100 | 19.5 | 14 | 1.0
11793601 | SV05S3-100-1513P01 | 0.5 | 3 | 100 | 15.2 | 13 | 1.0
11738657 | SH08S3-100-0644P04 | 0.8 | 3 | 100 | 6.4 | 44 | 4.0
11738666 | SH08S3-100-0548P05 | 0.8 | 3 | 100 | 4.8 | 47.7 | 5.3
11738671 | SH08S3-100-0648P08 | 0.8 | 3 | 100 | 6.4 | 48 | 8.0
11780142 | SH05S3-100-0550P06 | 0.5 | 3 | 100 | 5.0 | 50 | 5.5
11740567 | SH10S3-100-0750P08 | 1.0 | 3 | 100 | 6.5 | 50 | 8.3
11502785 | SH10S3-100-0744P04 | 1.0 | 3 | 100 | 6.5 | 44 | 4.0
11738674 | SB06S3-100-1114P02 | 0.6 | 3 | 100 | 10.5 | 14 | 2.1
11738679 | SB10S1-080-1110P02 | 1.0 | 1 | 80 | 11.3 | 10 | 1.8
11780144 | SB10S1-100-1110P02 | 1.0 | 1 | 100 | 11.3 | 10 | 1.8
11793603 | SB05S3-100-1114P02 | 0.5 | 3 | 100 | 10.6 | 13.5 | 1.8
11793605 | SB08S3-100-2329P04 | 0.8 | 3 | 100 | 23.1 | 29 | 3.67
11793606 | SB08S3-100-1623P03 | 0.8 | 3 | 100 | 16.2 | 23.3 | 3.07
11793608 | SB06S3-130-1114P02 | 0.6 | 3 | 130 | 10.5 | 14 | 2.1
11793609 | SB08S3-100-1114P02 | 0.8 | 3 | 100 | 10.6 | 13.5 | 1.7
11793611 | SB08S1-100-1114P02 | 0.8 | 1 | 100 | 10.6 | 13.5 | 1.8

Numeri di articolo
Informazioni dettagliate sulle nostre bobine di evaporazione sono ricavabili dal numero di articolo: esso codifica designazione, diametro, numero di trefoli, lunghezza e parametri di geometria.

Specifiche tecniche

• Metodo: evaporazione termica (evaporazione per resistenza), PVD (Physical Vapour Deposition)
• Funzione: riscaldatore a resistenza per evaporare materiali di rivestimento in camere a vuoto
• Materiali disponibili: WVM (tungsteno stabilizzato), tungsteno, molibdeno, tantalio, molibdeno-lantanio (ML)
• Diametri filo tipici (esempi): 0.5 mm, 0.6 mm, 0.8 mm, 1.0 mm
• Lunghezze bobina standard: 100 mm (alcuni articoli 80 mm o 130 mm)
• Parametri geometrici nel numero articolo: FD (diametro), FL (lunghezza bobina), P (passo)
• Proprietà chiave: punto di fusione molto elevato, eccellente resistenza alla corrosione, elevata purezza del materiale, stabilità dimensionale
• Opzioni: configurazioni 1 o 3 trefoli; varie geometrie e dimensioni standard in stock; produzione su misura su richiesta
