Connettore di dati

di alimentazione elettricacircolarecon blocco

Panoramica del prodotto

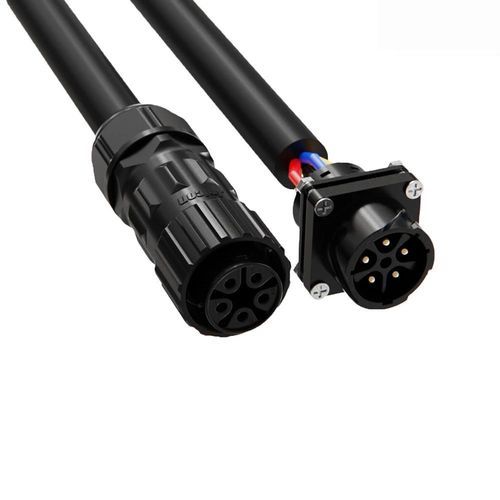

Il connettore circolare impermeabile M28 a 5 poli è un connettore elettrico con bloccaggio a baionetta, grado di protezione IP67, progettato per apparecchiature LED esterne e sistemi di controllo industriale. Presenta contatti in lega di rame Φ3.0mm con portata di 40A, bloccaggio a baionetta a 90° con ritenuta antivibrazione e compatibilità con cavi Φ10.0mm–Φ19.0mm.

Specifiche principali

• Corrente nominale (5 poli) – 40A (nominale)
• Dimensione contatti – contatti in lega di rame Φ3.0mm (variante 5 poli)
• Protezione – IP67 (IP68/IP69K opzionale su alcuni modelli)
• Modalità di connessione – bloccaggio a baionetta 90° con funzione antivibrazione
• Compatibilità cavo – diametro esterno Φ10.0mm–Φ19.0mm
• Temperatura di esercizio – -40℃ a +105℃ (alcune varianti fino a +125℃)

Specifiche del prodotto (panoramica)

• Numero di poli – 2 poli / 3 poli / 4 poli / 5 poli
• Diametro pin × numero – 4.8mm (2P), 4.8mm (3P), 3.6mm (4P), 3.0mm (5P)
• Valutazione corrente – 80A (2P/3P), 60A (4P), 40A (5P)
• Valutazione tensione – fino a 300V (varia in base alla configurazione; 5 poli indicato 125V+60V nella scheda tecnica)
• Tensione di tenuta – 600V (2P/3P/4P), 300V (5P)
• Intervallo diametro cavo – Φ10.0mm–Φ19.0mm (tutte le varianti)
• Livello di protezione – IP67 (standard)
• Autoestinguenza – UL94‑V0
• Durata – >500 cicli di accoppiamento (tipico)

Vantaggi chiave e caratteristiche del prodotto

• Protezione impermeabile e antipolvere affidabile, grado IP67; IP68/IP69K disponibile come personalizzazione per alcuni modelli.
• Elevata capacità di corrente per configurazioni multi‑pin compatte (40A sulla variante 5 poli).
• Bloccaggio rapido a baionetta 90° con ritenuta antivibrazione per connessioni sicure in ambienti gravosi.
• Ampio intervallo di temperatura d'esercizio e scocca autoestingue UL94‑V0 per uso industriale ed esterno.
• Progettato per lunga durata con elevata resistenza ai cicli di accoppiamento.

Specifiche tecniche

• Serie: M28
• Modello: variante 5 poli (M28, bloccaggio a baionetta)
• Materiale/dimensione contatti: lega di rame, Φ3.0mm (5 poli)
• Corrente nominale (5 poli): 40A
• Valutazione tensione (riferimento): fino a 125V+60V (voci 5 poli nella scheda tecnica); altre configurazioni fino a 300V
• Tensione di tenuta (5 poli): 300V
• Isolamento / classe di resistenza al fuoco: UL94‑V0
• Protezione: IP67 (immersione temporanea e polvere)
• Diametro esterno cavo: Φ10.0mm–Φ19.0mm
• Modalità di connessione: bloccaggio a baionetta (90° twist, antivibrazione)
• Temperatura di esercizio: -40℃ a +105℃
• Certificazioni: ISO9001, CE, UL, RoHS

Applicazioni tipiche

• Apparecchi LED esterni e illuminazione stradale
• Quadri di controllo industriale e macchinari
• Accumulo di energia e distribuzione in ambienti gravosi
• Segnaletica, illuminazione architetturale esterna e altre installazioni elettriche esterne

Certificazioni e conformità

• Riferimento qualità: produzione secondo ISO9001
• Certificazioni: CE, UL, RoHS; TUV disponibile per alcune serie/modelli
