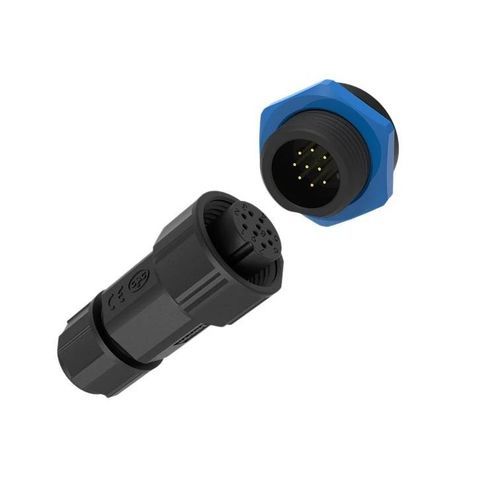

Connettore di dati

cavo a cavocircolarecon blocco

Panoramica
Connettore di segnale impermeabile 9 pin 5A con bloccaggio a spinta (serie M19) e grado di protezione IP67, progettato per la trasmissione affidabile di segnali e dati in reti di sensori e sistemi di controllo industriali.

Caratteristiche principali

• Densità 9 pin – Nove contatti segnale Φ1,0mm valutati 5A/60V per massimizzare la connettività in un ingombro M19.
• Meccanismo di bloccaggio a spinta – Accoppiamento senza attrezzi per installazione rapida in campo e connessioni sicure.
• Impermeabilità IP67 – Completamente sigillato contro polvere e immersione temporanea per proteggere l'integrità del segnale.
• Applicazioni versatili – Adatto per array di sensori, encoder, collegamenti fieldbus e terminazioni di controllo.
• Certificazioni – Conformità ISO9001, CE, UL, RoHS per impieghi industriali.

Vantaggi

• Protezione ambientale robusta – IP67; IP69K disponibile come opzione per lavaggi ad alta pressione/temperatura.
• Ampia gamma di temperature – Operativo da -40℃ a +105℃ (alcune varianti fino a +125℃ per applicazioni di accumulo energia).
• Scocca ritardante di fiamma – Materie plastiche tecniche UL94 V-0 per resistenza agli urti e proprietà autoestinguenti.
• Lunga vita di accoppiamento – Progettato e testato per oltre 500 cicli di accoppiamento per affidabilità meccanica ed elettrica.

Specifiche tecniche

• Serie: M19 series
• Numero pin: 9 Pin
• Diametro/tipo contatto: Contatti segnale Φ1,0mm
• Corrente nominale: 5A
• Tensione nominale: 60V
• Tensione di tenuta: 500V
• Sezione cavo: 0,3mm² ~ 0,5mm² (24 ~ 20 AWG)
• Gamma diametro esterno cavo: φ4,5 - φ11 mm
• Grado di protezione: IP67 (sigillato contro acqua e polvere)
• Tipo di accoppiamento: Push-Locking (senza attrezzi)
• Classe infiammabilità: UL94-V0
• Temperatura di esercizio: -40℃ a 105℃
• Certificazioni: ISO9001, CE, UL, RoHS
• Cicli di accoppiamento: 500+ (test convalidati)
