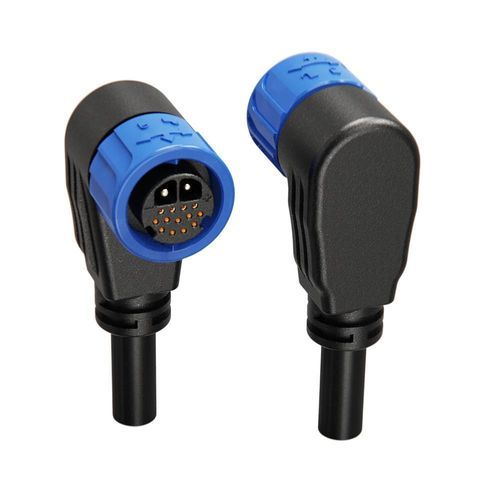

Connettore di dati

di alimentazione elettricacavo a cavocircolare

Riepilogo del prodotto
Connettore di segnale ad alta densità a 15 pin con contatti di potenza da 20A e contatti segnale da 5A, bloccaggio push e grado IP67, progettato per reti di sensori e trasmissione dati.

Panoramica

• Design 15 pin ad alta densità – 2 contatti di potenza (20A, φ2.4mm) e 13 contatti segnale (5A, φ1.0mm) in un involucro M23 compatto, massimizzando la connettività in spazi ridotti.
• Meccanismo di bloccaggio push – Collegamento/scollegamento rapido senza utensili con design auto-bloccante, garantendo trasmissione stabile in ambienti soggetti a vibrazioni.
• Impermeabile e antipolvere IP67 – Design completamente sigillato che protegge i contatti sensibili da umidità e polvere.
• Installazione cavi flessibile – Supporta cavi da 0.3mm²–6mm² (24–9 AWG) con diametro massimo φ16mm, adatto a vari tipi di cavi per sensori e dati.
• Integrità del segnale garantita – Contatti in lega di rame con placcatura oro/argento e involucro ritardante di fiamma UL94-V0 per una trasmissione affidabile e resistente alle interferenze.
• Certificazioni globali – Certificato UL, TUV, CE e RoHS.

Tabella delle specifiche
Dettagli prodotto | Specifica 1 | Specifica 2 | Specifica 3
Numero pin | 6（2+4） Pin | 8（2+1+5） Pin | 15（2+13） Pin
Diametro pin x numero | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
Corrente nominale | 50A+5A | 50A+15A+5A | 20A+5A
Tensione nominale | 300V+60V | 300V+125V+60V | 125V+60V
Tensione di tenuta | 5000V | 3000V | 3000V
Calibro cavo | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG)
Intervallo diametro | MAX φ16mm | MAX φ16mm | MAX φ16mm
Livello di protezione | IP67 | IP67 | IP67
Modalità di collegamento | Push Locking | Push Locking | Push Locking
Classe di combustione | UL94-V0 | UL94-V0 | UL94-V0
Temperatura di esercizio | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificazione | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Caratteristiche / specifiche tecniche

• Modello commerciale: M23 15-Pin Signal Waterproof Connector
• Numero di pin: 15 (2 potenza + 13 segnale)
• Dimensioni contatti: potenza φ2.4mm (20A), segnale φ1.0mm (5A)
• Corrente nominale (variante 15 pin): 20A (potenza) + 5A (segnale)
• Tensione nominale: 125V + 60V (variante 15 pin)
• Tensione di tenuta: 3000V
• Materiale dei contatti: lega di rame con placcatura oro/argento (assicura l'integrità del segnale)
• Grado di protezione: IP67 (impermeabile e antipolvere)
• Modalità di collegamento: Push-Locking (auto-bloccante, rapido, senza attrezzi)
• Sezione cavo supportata: 0.3mm² – 6mm² (24–9 AWG), diametro max φ16mm
• Classe di infiammabilità involucro: UL94-V0
• Intervallo di temperatura di esercizio: -40°C a +105°C
• Durata meccanica: >500 cicli di innesto specificati
• Certificazioni: ISO9001, CE, UL, RoHS (TÜV/3C a seconda delle varianti)
• Applicazioni tipiche: reti di sensori, trasmissione di alimentazione e dati in ambienti umidi o polverosi, automazione industriale, illuminazione esterna e sistemi embedded.
