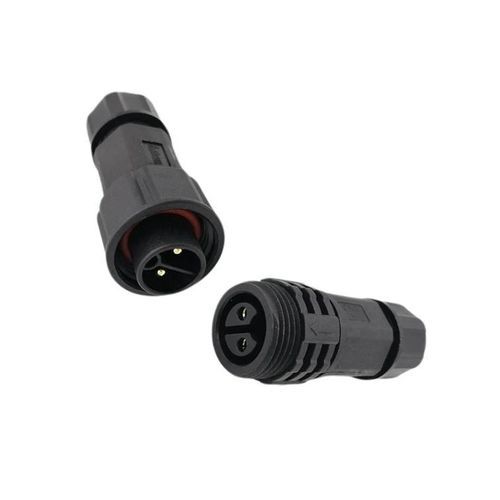

Connettore di alimentazione elettrica

cavo a cavocircolarepush-to-lock

Sintesi del prodotto
Connettore circolare impermeabile a 2 poli, progettato per l'alimentazione in applicazioni di accumulo di energia e ambienti industriali ad alta potenza. Classe 20A, protezione IP67 e meccanismo di bloccaggio push per connessioni rapide senza attrezzi.

Panoramica del prodotto

• Corrente nominale 20A – Contatti in lega di rame Φ2.1mm per trasmissione stabile 20A/300V per apparecchiature ad alta potenza.
• Meccanismo Push-Locking – Collegamento/scollegamento rapido senza attrezzi con bloccaggio sicuro, adatto per installazioni in campo.
• IP67 impermeabile e antipolvere – Completamente sigillato contro acqua e polvere per esterni e ambienti industriali gravosi.
• Ampia compatibilità cavi – Supporta cavi 1.5mm²–2.5mm² (16–12 AWG) e diametri esterni cavo φ4.5–φ11mm.
• Certificazioni – ISO9001, CE, UL, RoHS; la serie riporta inoltre certificazioni prodotto UL/TUV/CE/RoHS.

Dettagli del prodotto (tabella)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.3mm²~0.5mm²（24+20 AWG）
Diameter Range | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Caratteristiche / Specifiche tecniche

• Modello / Serie: M19
• Numero di poli (questo prodotto): 2 poli
• Tipo contatto: Contatti in lega di rame Φ2.1mm (la documentazione di serie mostra voci di diametro; colonna 2 poli indica 2.4mm)
• Corrente nominale: 20A
• Tensione nominale: 300V
• Tensione di tenuta: 1500V
• Sezione cavo supportata: 1.5mm²–2.5mm² (16–12 AWG)
• Intervallo diametro (esterno cavo): φ4.5–φ11mm
• Grado di protezione: IP67 (impermeabile e antipolvere)
• Modalità di connessione: Blocco push (accoppiamento sicuro senza attrezzi)
• Resistenza al fuoco: UL94‑V0
• Intervallo temperatura operativa: -40℃ a 105℃ (alcune varianti fino a +125℃ per modelli specifici di accumulo di energia)
• Certificazioni: ISO9001, CE, UL, RoHS; riferimenti serie UL/TUV/CE/RoHS
• Durabilità: >500 cicli di accoppiamento/scollegamento (risultato tipico dei test di serie)
