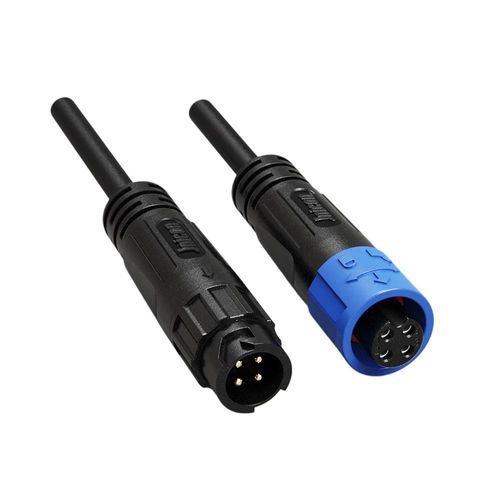

Connettore di dati

di alimentazione elettricapush-to-lockM12

Sintesi prodotto
Connettore impermeabile M12 a 4 poli con bloccaggio push e cavo premoldato integrato, grado IP67 e 7 A/300 V, per sensori, attuatori e dispositivi di automazione industriale.

Caratteristiche principali

• Contatti di potenza 7 A — contatti in lega di rame Φ1,2 mm, 7 A / 300 V in configurazione compatta a 4 poli.
• Meccanismo a bloccaggio push — connessione/scollegamento senza attrezzi per montaggio e manutenzione rapidi in campo.
• Costruzione sovrastampata IP67 — protezione contro polvere e immersioni temporanee.
• Cavo premoldato con sollievo di trazione — maggiore resistenza alla trazione e alla flessione per installazioni durature.
• Codifica A (M12) — disposizione standard per interfacce sensori/attuatori.
• Certificazioni — conformità UL, TUV, CE e RoHS per uso industriale.

Specifiche del prodotto
Dettagli prodotto | 2 poli | 3 poli | 4 poli | 5 poli
Numero di poli | 2 poli | 3 poli | 4 poli | 5 poli
Diametro contatto X numero | 1,2mm | 1,2mm | 1,2mm | 1,2+1,0mm
Corrente nominale | 7A | 7A | 7A | 7A+2A
Tensione nominale | 300V | 300V | 300V | 125V+60V
Tensione di tenuta | 1500V | 1500V | 1500V | 1000V
Sezione cavo | 0,3mm²-1,0mm² (24-18AWG) | 0,3mm²-1,0mm² (24-18AWG) | 0,3mm²-1,0mm² (24-18AWG) | 0,3mm²-1,0mm² (24-18AWG)
Diametro massimo | MAX φ8,5mm | MAX φ8,5mm | MAX φ8,5mm | MAX φ8,5mm
Grado di protezione | IP67 | IP67 | IP67 | IP67
Modalità di collegamento | Bloccaggio push | Bloccaggio push | Bloccaggio push | Bloccaggio push
Classe di infiammabilità | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura di esercizio | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certificazioni | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Note
Assiemi cavo sovrastampati progettati per il rapido impiego in installazioni di attuatori e sensori. La codifica A è conforme allo standard M12. Adatto ad applicazioni di automazione industriale che richiedono protezione IP67 e certificazioni internazionali comuni.

Specifiche tecniche

• Serie: M12
• Tipo modello: connettore impermeabile 4 poli, codifica A
• Diametro contatti: Φ1,2 mm lega di rame
• Corrente nominale: 7 A (configurazione 4 poli)
• Tensione nominale: 300 V
• Tensione di tenuta: fino a 1500 V
• Sezione cavo supportata: 0,3 mm² a 1,0 mm² (24–18 AWG)
• Diametro esterno massimo cavo: MAX φ8,5 mm
• Grado di protezione: IP67 (sovrastampato)
• Modalità di collegamento: bloccaggio push (senza utensili)
• Intervallo temperatura d'esercizio: -40 °C a 105 °C
• Classe di infiammabilità: UL94-V0
• Certificazioni: ISO9001, CE, UL, RoHS, TUV (se applicabile)
• Caratteristiche di progetto: sollievo di trazione integrato, cavo premoldato, >500 cicli di accoppiamento
