Connettore di alimentazione elettrica

circolarea baionettaalta corrente

Riassunto del prodotto

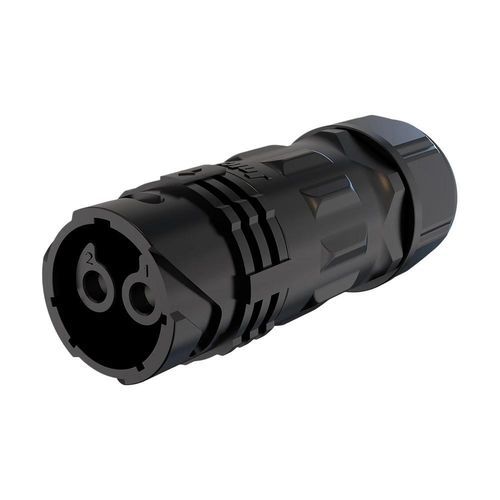

Connettore circolare impermeabile M28 a 2 poli con meccanismo di bloccaggio a baionetta, protezione IP67 quando correttamente accoppiato e assemblato, e corrente nominale di 80 A. Progettato per connessioni di alimentazione industriali e accumulo di energia. Verificare la dimensione del cavo, le condizioni operative e il connettore corrispondente prima dell'ordine.

Panoramica del prodotto

• 80 A Capacità di corrente elevata – Contatti in lega di rame Φ4,8 mm supportano la classificazione di 80 A. Confermare la tensione nominale, la sezione del conduttore e il derating per la vostra applicazione; la tensione di prova non è la tensione di esercizio continua.
• Bloccaggio a baionetta – Collegamento/scollegamento rapido con rotazione di 90° e scatto udibile per resistenza alle vibrazioni e prevenzione di scollegamenti accidentali.
• IP67 Impermeabile e antipolvere – Completamente sigillato contro acqua e polvere quando assemblato correttamente; adatto ad ambienti esterni e industriali gravosi.
• Ampia compatibilità cavi – Supporta diametri cavo Φ10,0 mm–Φ19,0 mm per installazioni flessibili.
• Certificazioni globali – ISO9001, CE, UL e RoHS.

Dettagli prodotto (tabella)
Dettagli prodotto | Specifica 1 | Specifica 2 | Specifica 3 | Specifica 4
Numero pin | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Diametro contatto × numero | 4,8mm | 4,8mm | 3,6mm | 3,0mm
Corrente nominale | 80A | 80A | 60A | 40A
Tensione nominale | 300V | 300V | 300V | 125V+60V
Tensione di tenuta | 600V | 600V | 600V | 300V
Calibro del cavo | | | |
Gamma diametri | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm
Livello di protezione | IP67 | IP67 | IP67 | IP67
Modalità di connessione | Blocco baionetta | Blocco baionetta | Blocco baionetta | Blocco baionetta
Livello di combustione | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura di esercizio | -40 °C – 105 °C | -40 °C – 105 °C | -40 °C – 105 °C | -40 °C – 105 °C
Certificazione | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Specifiche tecniche

• Serie / Modello: M28
• Numero di pin (per questo prodotto): 2 Pin
• Diametro contatti (2 pin): contatti in lega di rame Φ4,8 mm
• Corrente nominale: 80 A
• Tensione nominale: 300 V
• Tensione di prova: 600 V
• Gamma diametro cavo: Φ10,0 mm – Φ19,0 mm
• Livello di protezione: IP67 (quando accoppiato e assemblato correttamente)
• Modalità di connessione: Blocco baionetta (rotazione 90°, scatto udibile)
• Classe di inflammabilità: UL94-V0
• Intervallo di temperatura di esercizio: -40 °C a 105 °C
• Certificazioni: ISO9001, CE, UL, RoHS
