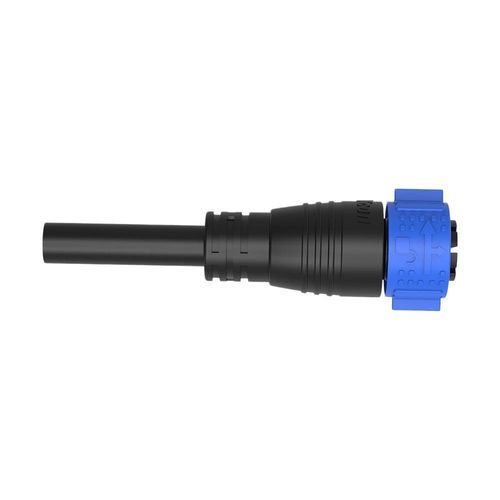

Connettore di alimentazione elettrica

cavo a cavocircolarecon blocco

Panoramica del prodotto
Connettore impermeabile M25 premontato 2 poli 50A con bloccaggio a scatto e cavo preinstallato, grado di protezione IP67, progettato per connessioni di alimentazione esterne affidabili in impianti fotovoltaici e sistemi di accumulo energetico. Adatto per distribuzione di potenza in ambito industriale e illuminazione che richieda connessioni sigillate. Involucro conforme a UL94 V-0 e ampia gamma di temperatura di esercizio per impiego prolungato in campo.

Caratteristiche principali

• Portata di corrente 50A — contatti in lega di rame Φ3,5mm che supportano 50A a 500V per applicazioni ad alta corrente.
• Meccanismo a bloccaggio a scatto — collegamento/disconnessione rapida senza attrezzi con design auto-bloccante che mantiene il contatto sicuro in presenza di vibrazioni.
• IP67 impermeabile e antipolvere — design completamente sigillato che resiste a infiltrazioni di acqua, polvere e olio in ambienti esterni e industriali.
• Ampia compatibilità cavi — supporta 1,0mm²–6mm² (18–9 AWG) con diametro esterno massimo MAX φ16mm; fornito premontato sul cavo.
• Costruzione robusta — involucro autoestinguente UL94 V-0 e intervallo di temperatura di esercizio -40℃ a 105℃.
• Certificazioni — ISO9001, CE, UL, RoHS.

Specifiche prodotto (tabella)
Dettagli prodotto — Specifica 1 — Specifica 2 — Specifica 3 — Specifica 4
Numero poli — 2 poli — 3 poli — 4 poli — 5 poli
Diametro pin × numero — φ3.5mm — φ3.5mm — φ3.5mm — 2.7mm
Corrente nominale — 50A — 50A — 50A — 30A
Tensione nominale — 500V — 500V — 500V — 300V
Tensione di tenuta — 2500V — 2500V — 2500V — 1500V
Sezione cavo — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG)
Gamma diametri — MAX φ16mm — MAX φ16mm — MAX φ16mm — MAX φ16mm
Livello di protezione — IP67 — IP67 — IP67 — IP67
Modalità di connessione — Bloccaggio a scatto — Bloccaggio a scatto — Bloccaggio a scatto — Bloccaggio a scatto
Classe resistenza alla combustione — UL94-V0 — UL94-V0 — UL94-V0 — UL94-V0
Temperatura di esercizio — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃
Certificazione — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS

Specifiche tecniche

• Serie / Modello: Serie M25
• Numero poli: 2
• Tipo / materiale contatti: contatti in lega di rame Φ3.5mm
• Corrente nominale: 50A
• Tensione nominale: 500V
• Tensione di tenuta: 2500V
• Sezione cavo supportata: 1,0mm² ~ 6mm² (18 ~ 9 AWG)
• Diametro esterno massimo del cavo: MAX φ16mm
• Protezione / grado IP: IP67 (impermeabile e antipolvere)
• Modalità di connessione: Bloccaggio a scatto (auto-bloccante)
• Infiammabilità involucro: UL94-V0
• Intervallo temperatura di esercizio: -40℃ a 105℃
• Certificazioni: ISO9001, CE, UL, RoHS
• Uso previsto: Assiemi cavo pre-moldati per connessioni di alimentazione esterne in impianti fotovoltaici e sistemi di accumulo energetico; adatto per distribuzione di potenza industriale e illuminazione che richieda connessioni stagni.
