Connettore di alimentazione elettrica

cavo a cavocircolarea baionetta

Sommario del prodotto

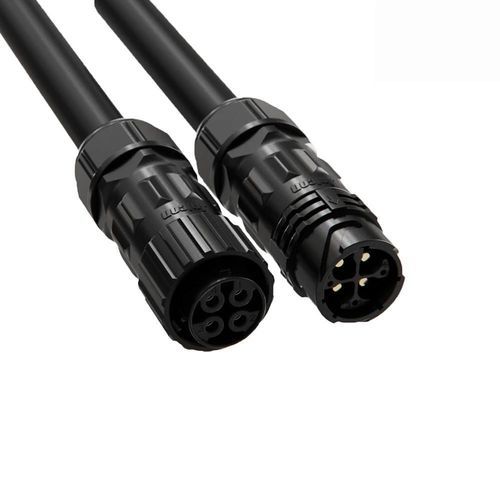

Connettore circolare stagno M28 a 4 poli con bloccaggio a baionetta, grado di protezione IP67, progettato per distribuzione di potenza industriale, impianti fotovoltaici e accumulo di energia. Contatti in lega di rame Φ3,6 mm per 60A/600V e compatibile con diametri esterni cavo Φ10,0 mm–Φ19,0 mm.

Caratteristiche principali

• Capacità di corrente 60A – Contatti in lega di rame Φ3,6 mm che forniscono 60A alla tensione nominale per apparecchiature di media-alta potenza.
• Meccanismo di bloccaggio a baionetta – Rotazione di 90° per un accoppiamento rapido e sicuro, resistente alle vibrazioni.
• IP67 impermeabile – Sigillato contro polvere e immersione temporanea, adatto ad uso esterno e industriale.
• Ampia compatibilità con cavi – Accetta diametri esterni del cavo da Φ10,0 mm a Φ19,0 mm.
• Certificazioni globali – ISO9001, CE, UL, RoHS e TUV opzionale se applicabile.

Specifiche del prodotto (tabella)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Pin diameter X number | 4.8mm | 4.8mm | 3.6mm | 3.0mm
Current rating | 80A | 80A | 60A | 40A
Voltage rating | 300V | 300V | 300V | 125V+60V
Withstanding voltage | 600V | 600V | 600V | 300V
Cable Gauge | | | |
Diameter Range | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm
Protection Level | IP67 | IP67 | IP67 | IP67
Connecting mode | Bayonet Lock | Bayonet Lock | Bayonet Lock | Bayonet Lock
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Dettagli della descrizione
Questo connettore M28 a 4 poli appartiene alla serie M28 di connettori circolari stagni progettati per distribuzione elettrica esterna, sistemi fotovoltaici, accumulo di energia e apparecchiature elettriche industriali. Presenta un set di contatti in lega di rame Φ3,6 mm classificati per 60A, un meccanismo di bloccaggio rapido a baionetta per un accoppiamento affidabile e un involucro IP67 che protegge da ingressi di polvere e immersione temporanea. Il connettore accetta diametri esterni dei cavi da Φ10,0 mm a Φ19,0 mm e utilizza materiali ritardanti di fiamma conforme a UL94-V0. Le certificazioni della serie includono ISO9001, CE, UL e RoHS. Sono disponibili personalizzazioni (es. IP69K) per ambienti di lavaggio o condizioni gravose.

Caratteristiche tecniche / Specifiche

• Serie: M28 series
• Configurazione dei contatti (in questa pagina): 4 poli (disponibile anche in 2, 3, 5 poli)
• Diametro contatto (4 poli): Φ3,6 mm lega di rame
• Corrente nominale (4 poli): 60A
• Tensione nominale: 300V
• Tensione di tenuta: 600V
• Gamma diametri cavo supportata: Φ10,0 mm–Φ19,0 mm
• Livello di protezione: IP67 (IP68/IP69K opzionale su richiesta)
• Metodo di connessione: bloccaggio a baionetta (rotazione 90°)
• Ritardanza di fiamma dell'involucro: UL94-V0
• Temperatura di esercizio: -40℃ a 105℃
• Durata degli innesti: progettato per 500+ cicli di innesto (caratteristica della serie)
• Certificazioni: ISO9001, CE, UL, RoHS, TUV (se applicabile)
• Applicazioni tipiche: distribuzione di potenza industriale, fotovoltaico, accumulo di energia, illuminazione esterna e ambienti marini/industriali
