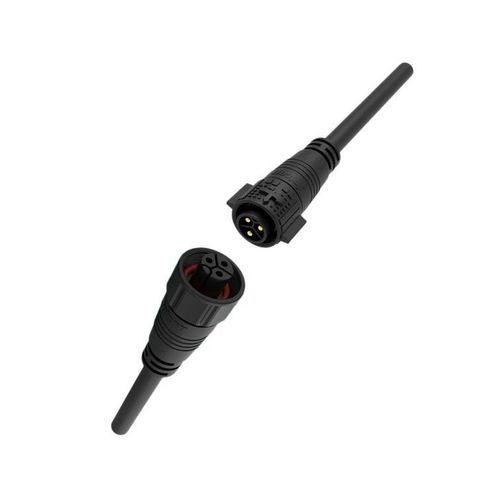

Connettore di alimentazione elettrica

filo a schedacircolarepush-to-lock

Sintesi del prodotto
Connettore circolare stagno a 3 poli, serie M19, variante a 3 poli indicata 15A / 300V (contatti in lega di rame Φ2,0mm). Bloccaggio a spinta, protezione IP67, progettato per automazione industriale e distribuzione di potenza.

Caratteristiche principali

• Corrente nominale 15A – Contatti in lega di rame Φ2,0mm indicati per 15A / 300V (descrizione prodotto).
• Meccanismo di bloccaggio a spinta – Connessione/disconnessione senza utensili per montaggio e manutenzione rapidi in campo.
• IP67 impermeabile – Sigillato contro polvere e immersione temporanea fino a 1 m; IP68/IP69K disponibili su modelli specifici/personalizzati.
• Ampia compatibilità dei cavi – Supporto tipico 0,5mm²–1,5mm² (20–16 AWG) per la variante a 3 poli; altre varianti supportano sezioni maggiori.
• Certificazioni globali – UL, TUV, CE, RoHS indicate; standard di fabbrica come ISO9001 citati a livello sito.

Tabella delle specifiche (come presentata nella pagina)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.3mm²~0.5mm²（24+20 AWG）
Diameter Range | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Note e contesto del prodotto

• La pagina enfatizza una classificazione di 15A per la variante a 3 poli con contatti Φ2,0mm e tensione 300V (testo marketing).
• La tabella tecnica elenca più varianti per numero di poli e valori specifici per variante; verificare la specifica esatta prima dell'ordine.
• Opzioni a livello di serie: IP67 standard, IP68/IP69K opzionali, ampia gamma di temperature di esercizio (tip. −40℃ a +105℃; alcune varianti fino a +125℃), involucri UL94‑V0 e durata >500 cicli di accoppiamento.

Specifiche tecniche

• Serie / modello: M19 (serie)
• Tipo di prodotto: connettore circolare stagno a 3 poli, bloccaggio a spinta
• Corrente nominale (dichiarazione marketing): 15A (contatti Φ2,0mm in lega di rame) — 15A / 300V (descrizione)
• Valori alternativi per altri varianti: la tabella indica 20A per alcune versioni a 2 e 3 poli
• Diametro contatto (marketing): Φ2,0mm (lega di rame)
• Tensione nominale: 300V (descrizione); valori variabili per variante
• Tensione di tenuta (tabella): fino a 1500V per alcune varianti
• Sezione cavo (3 poli marketing): supporta 0,5mm²–1,5mm² (20–16 AWG); intervalli dipendenti dalla variante
• Protezione / ingresso: IP67 standard; IP68/IP69K disponibili su modelli specifici
• Modalità di collegamento: bloccaggio a spinta (senza utensili)
• Infiammabilità: UL94‑V0 (involucro)
• Temperatura di funzionamento: −40℃ a +105℃ (tipica)
• Certificazioni: UL, TUV, CE, RoHS; ISO9001
• Durata di accoppiamento: ≥500 cicli (dichiarazione di serie)
