Connettore ibrido

di datidi alimentazione elettricapush-to-lock

Breve descrizione

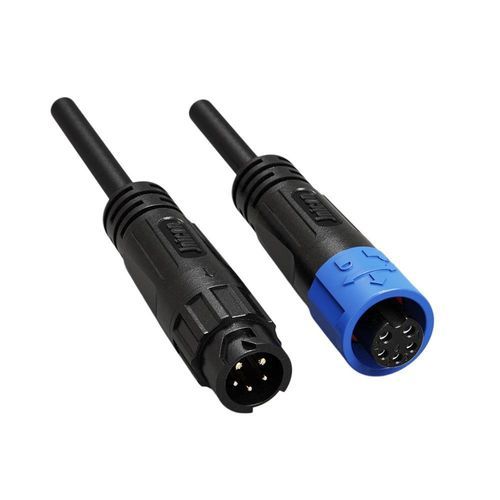

Connettore ibrido stagno 7A+2A con bloccaggio a pressione, premoldato con cavo, che combina alimentazione e segnale in un unico involucro M12 per sensori e sistemi di controllo.

Panoramica del prodotto

• Ibrido potenza & segnale – 2 poli potenza (7A/125V, Ø 1,2 mm) e 3 poli segnale (2A/60V, Ø 1,0 mm) in un unico connettore, semplificando il cablaggio delle reti di sensori.
• Meccanismo di bloccaggio a pressione – Collegamento e sgancio rapidi senza utensili per un'installazione veloce.
• IP67 impermeabile – Sovrastampato con cavo per protezione contro acqua e polvere, eliminando i punti di ingresso.
• Soluzione pronta all'uso – Assemblato premoldato evita terminazioni in campo, garantendo connessioni costanti e affidabili.
• Design compatto M12 – Configurazione a 5 poli salva-spazio, ideale per reti di sensori e sistemi fieldbus.
• Certificazioni globali – Certificato UL, TUV, CE e RoHS.

Specifiche (tabella)
Dettagli prodotto | Specifica 1 | Specifica 2 | Specifica 3 | Specifica 4
Numero di poli | 2 poli | 3 poli | 4 poli | 5 poli
Diametro pin X numero | 1,2 mm | 1,2 mm | 1,2 mm | 1,2+1,0 mm
Corrente nominale | 7A | 7A | 7A | 7A+2A
Tensione nominale | 300V | 300V | 300V | 125V+60V
Tensione di tenuta | 1500V | 1500V | 1500V | 1000V
Sezione cavo | 0,3 mm²-1,0 mm² (24-18 AWG) | 0,3 mm²-1,0 mm² (24-18 AWG) | 0,3 mm²-1,0 mm² (24-18 AWG) | 0,3 mm²-1,0 mm² (24-18 AWG)
Gamma diametro | MAX Ø8,5 mm | MAX Ø8,5 mm | MAX Ø8,5 mm | MAX Ø8,5 mm
Livello di protezione | IP67 | IP67 | IP67 | IP67
Modalità di connessione | Bloccaggio a pressione | Bloccaggio a pressione | Bloccaggio a pressione | Bloccaggio a pressione
Classe materiale ignifugo | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura operativa | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certificazione | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Vantaggi e caratteristiche

• Protezione impermeabile e antipolvere conforme a IP67; opzione IP69K disponibile per lavaggi ad alta pressione.
• Ampia gamma di temperatura operativa: -40°C a +105°C per prestazioni stabili in ambienti severi.
• Involucro ritardante di fiamma con classificazione UL94 V-0 per maggiore sicurezza.
• Alta durabilità degli accoppiamenti: ≥500 cicli, riducendo le necessità di manutenzione.

Caratteristiche tecniche / Specifiche

• Serie / denominazione modello: Connettore ibrido stagno M12 2+3 poli
• Configurazione contatti: 2 contatti potenza + 3 contatti segnale (totale 5 poli)
• Valutazione corrente contatti potenza: 7A, Ø 1,2 mm
• Valutazione corrente contatti segnale: 2A, Ø 1,0 mm
• Tensione nominale: fino a 125V per i pin di potenza e 60V per i pin di segnale (configurazione 2+3)
• Tensione di isolamento: fino a 1000V per la configurazione ibrida a 5 poli
• Sezioni cavo supportate: 0,3 mm² a 1,0 mm² (24–18 AWG)
• Diametro esterno massimo del cavo: MAX Ø8,5 mm
• Classe di protezione: IP67 (cavo sovrastampato)
• Modalità di connessione: Bloccaggio a pressione (innesto senza utensili)
• Materiale involucro / resistenza al fuoco: Involucro ritardante UL94-V0
• Gamma temperatura operativa: -40°C a +105°C
• Durata accoppiamento: ≥500 cicli
• Applicazioni tipiche: sensori, sistemi di controllo, contatori intelligenti, dispositivi IoT, automazione industriale
• Opzione premontata: disponibile premoldato con cavo per installazioni pronte all'uso
• Certificazioni: ISO9001, CE, UL, RoHS, TUV
