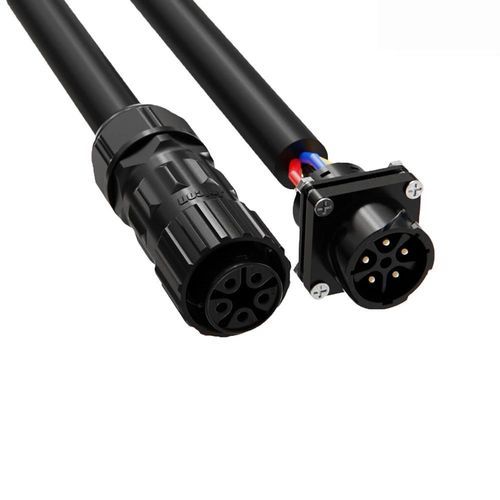

Connettore di alimentazione elettrica filo a schedacircolarea baionetta
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- di alimentazione elettrica
- Formato
- filo a scheda
- Forma
- circolare
- Tipo di connessione
- a baionetta
- Specifiche elettriche
- 5 poli, 3 pin, a 2 mandrini, 4 pin, 5 pin
- Materiale
- in lega di rame
- Settore
- per illuminazione a LED
- Indice di protezione
- IP67
- Altre caratteristiche
- a tenuta stagna, resistente alla corrosione, antivibrazioni
- Corrente primaria
40 A, 60 A, 80 A
- Tensione
60 V, 125 V, 300 V
- Temperatura di funzionamento
Min.: -40 °C
(-40 °F)Max.: 105 °C
(221 °F)
Descrizione
Panoramica del prodotto
Specifiche del prodotto
Caratteristiche / Specifiche tecniche
- Alimentazione multipolo 40A – Contatti in lega di rame Φ3,0 mm che forniscono 40A/300V in una compatta configurazione a 5 poli per applicazioni versatili.
- Meccanismo di bloccaggio a baionetta – Connessione e disconnessione rapida con rotazione di 90° con bloccaggio sicuro, antivibrazione per ambienti gravosi.
- Protezione IP67 – Completamente sigillato contro acqua e polvere, ideale per installazioni di illuminazione esterna e sistemi di controllo industriale.
- Ampia compatibilità cavi – Supporta diametri cavo Φ10,0 mm–Φ19,0 mm.
- Certificazioni internazionali – Certificato UL, TUV, CE e RoHS.
Specifiche del prodotto
- Numero di poli: 2 / 3 / 4 / 5
- Diametro pin: 2 poli 4,8 mm | 3 poli 4,8 mm | 4 poli 3,6 mm | 5 poli 3,0 mm
- Corrente nominale: 2 poli 80A | 3 poli 80A | 4 poli 60A | 5 poli 40A
- Tensione nominale: 2 poli 300V | 3 poli 300V | 4 poli 300V | 5 poli 125V + 60V
- Tensione di tenuta: 2 poli 600V | 3 poli 600V | 4 poli 600V | 5 poli 300V
- Intervallo diametro (cavo): Φ10,0 mm–Φ19,0 mm (tutte le versioni)
- Grado di protezione: IP67 (tutte le versioni)
- Modalità di connessione: Bloccaggio a baionetta, rotazione 90°, antivibrazione
- Classificazione di infiammabilità: UL94-V0
- Temperatura di esercizio: -40℃ a 105℃
- Certificazioni: ISO9001, CE, UL, RoHS (conformità di fabbrica riferita UL/TUV)
Caratteristiche / Specifiche tecniche
- Serie / Modello: Serie M28
- Configurazione: Connettore circolare, bloccaggio a baionetta
- Materiale contatti (5 poli): Contatti in lega di rame Φ3,0 mm
- Durata tipica di accoppiamento: 500+ cicli di accoppiamento (serie)
- Compatibilità cavo: Supporta diametri cavo Φ10,0 mm–Φ19,0 mm
- Applicazioni: Illuminazione LED esterna, sistemi di controllo industriale, interconnessioni per accumulo di energia (famiglia M28)
