Connettore combinato

di datidi alimentazione elettricacavo a cavo

Panoramica del prodotto

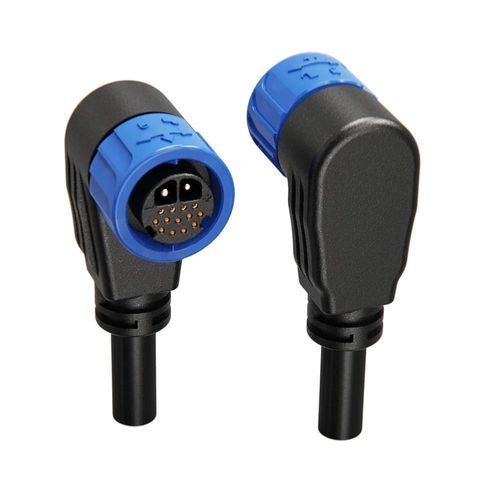

Connettore M23 ad alta densità a 15 poli che combina due contatti di potenza da 20A e tredici contatti di segnale da 5A in un involucro impermeabile con bloccaggio a innesto e grado IP67, progettato per reti di sensori e trasmissione dati industriale.

Caratteristiche principali

• Design 15 poli ad alta densità – 2 contatti di potenza (20A, φ2.4mm) e 13 contatti di segnale (5A, φ1.0mm) in un involucro M23 compatto per massimizzare la connettività in spazi ridotti.
• Meccanismo di bloccaggio a innesto – Connessione/disconnessione rapida senza attrezzi con bloccaggio automatico per trasmissione stabile in ambienti soggetti a vibrazioni.
• Impermeabilità IP67 – Progettazione completamente sigillata che protegge i contatti da umidità e polvere; la serie offre anche IP68 e opzione IP69K per applicazioni di lavaggio più gravose.
• Installazione cavi flessibile – Supporta sezioni di cavo da 0,3mm² a 6mm² (24–9 AWG) con diametro esterno massimo fino a φ16mm.
• Integrità del segnale – Contatti in lega di rame con placcatura oro/argento e involucro autoestinguente UL94 V‑0 per trasmissione affidabile e resistente alle interferenze.
• Certificazioni globali – Modelli conformi a UL, TUV, CE e RoHS; gestione qualità secondo ISO9001.

Specifiche del prodotto (vista tabella)
Dettagli prodotto | Specifica 1 | Specifica 2 | Specifica 3
Numero pin | 6（2+4） Pin | 8（2+1+5） Pin | 15（2+13） Pin
Diametro pin × numero | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
Corrente nominale | 50A+5A | 50A+15A+5A | 20A+5A
Tensione nominale | 300V+60V | 300V+125V+60V | 125V+60V
Tensione di isolamento | 5000V | 3000V | 3000V
Sezione cavo | 0.3mm²–6mm² (24–9 AWG) | 0.3mm²–6mm² (24–9 AWG) | 0.3mm²–6mm² (24–9 AWG)
Gamma diametri | MAX φ16mm | MAX φ16mm | MAX φ16mm
Livello di protezione | IP67 | IP67 | IP67
Modalità di connessione | Bloccaggio a innesto | Bloccaggio a innesto | Bloccaggio a innesto
Livello di resistenza alla combustione | UL94‑V0 | UL94‑V0 | UL94‑V0
Temperatura di esercizio | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificazioni | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Applicazioni e vantaggi

• Adatto per reti di sensori, trasmissione dati industriale e collegamenti combinati potenza/segnale in spazi ristretti.
• Progettato per ambienti gravosi: sigillatura contro acqua/polvere, ampia gamma di temperature operative e alta durabilità di accoppiamento (500+ cicli).
• Opzioni di serie e personalizzazioni disponibili per maggiore protezione (IP68/IP69K) e varianti ad alta potenza.

Specifiche tecniche

• Modello: M23 15‑Pin
• Configurazione contatti: 2 contatti di potenza + 13 contatti di segnale
• Valutazione contatto potenza: 20A (φ2.4mm)
• Valutazione contatto segnale: 5A (φ1.0mm)
• Sezione cavo supportata: 0.3mm²–6mm² (24–9 AWG)
• Diametro massimo cavo: φ16mm
• Livello di protezione: IP67 (opzioni IP68/IP69K su alcuni modelli)
• Tensione nominale: 125V+60V (per variante 15 pin)
• Tensione di tenuta: 3000V (tipica per variante 15 pin)
• Classe di resistenza al fuoco involucro: UL94 V‑0
• Materiale e placcatura contatti: lega di rame con placcatura oro/argento
• Modalità di connessione: Bloccaggio a innesto (senza attrezzi, auto‑bloccante)
• Temperatura di esercizio: -40°C a +105°C
• Certificazioni: ISO9001, CE, UL, RoHS
• Durata accoppiamento: >500 cicli
