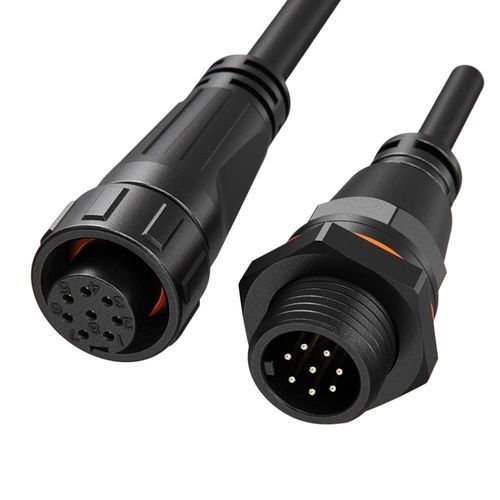

Connettore di dati

bloccabile mediante viteM168 poli

Riepilogo prodotto
Connettore segnale M16 a 8 poli, 5A, con bloccaggio a vite e grado di protezione IP68, progettato per reti di sensori esterne e applicazioni industriali. Disponibile installabile in campo o con cavo stampato, con contatti Φ1,0 mm e certificazioni internazionali per garantire trasmissione affidabile dei segnali in ambienti gravosi.

Caratteristiche principali

• Densità 8 poli: 8 contatti di segnale a 5A / 60V con contatti Φ1,0 mm in un ingombro M16 compatto.
• Bloccaggio a vite: accoppiamento filettato per connessioni sicure e resistenti alle vibrazioni.
• Protezione IP68: completamente sigillato contro polvere e acqua per applicazioni esterne e industriali.
• Assemblaggio flessibile: opzioni installabile in campo o con cavo stampato per cablaggio in loco o in fabbrica.
• Ampie applicazioni: adatto a reti di sensori, encoder, fieldbus e connessioni di segnale di controllo.
• Certificazioni e qualità: UL, TUV, CE, RoHS; produzione in impianti con ISO9001 / capacità IATF.

Specifiche (tabella)
Dettagli prodotto | Specifica 1 | Specifica 2 | Specifica 3 | Specifica 4 | Specifica 5 | Specifica 6 | Specifica 7
Numero poli | 2 poli | 3 poli | 4 poli | 5 poli | 2+4 poli | 7 poli | 8 poli
Diametro contatto X numero | 1,5mm | 1,5mm | 1,5mm | 1,0mm | 1,5+1,0mm | 1,0mm | 1,0mm
Corrente nominale | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Tensione nominale | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tensione di tenuta | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Sezione cavo | 0,5mm²-1,0mm² (20-18AWG) | 0,5mm²-1,0mm² (20-18AWG) | 0,5mm²-1,0mm² (20-18AWG) | 0,75+0,5mm² (18+20AWG) | 0,75+0,5mm² (18+20AWG) | 0,3mm²-0,5mm² (24-20AWG) | 0,3mm²-0,5mm² (24-20AWG)
Gamma diametro | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm
Livello di protezione | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Modo di connessione | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite
Classe di ritardo alla combustione | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura di esercizio | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificazione | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Specifiche tecniche

• Serie / Famiglia modelli: serie M16
• Numero contatti: 8 poli (segnale)
• Diametro contatto: Φ1,0 mm
• Corrente nominale (8 poli): 5A
• Tensione nominale (8 poli): 60V
• Tensione di tenuta: 500V
• Sezione cavo supportata: 0,3 mm² – 0,5 mm² (24–20 AWG)
• Diametro massimo esterno cavo: MAX φ3,6 mm
• Protezione ingressi: IP68 (impermeabile e antipolvere)
• Accoppiamento / bloccaggio: bloccaggio a vite (accoppiamento filettato)
• Resistenza al fuoco: UL94-V0
• Intervallo di temperatura d’esercizio: -40°C a +105°C
• Opzioni di assemblaggio: installabile in campo o con cavo stampato
• Applicazioni tipiche: reti di sensori, encoder, sistemi fieldbus, connessioni segnali di controllo industriale
• Certificazioni: ISO9001, CE, UL, RoHS (capacità UL / TUV in fabbrica)
