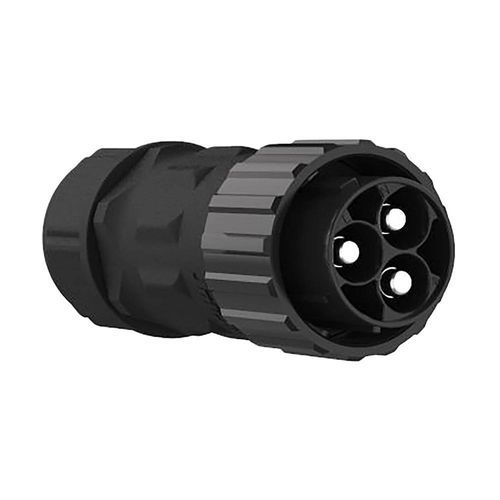

Connettore di alimentazione elettrica

cavo a cavoa baionetta3 poli

Panoramica del prodotto

• Capacità 80A – Contatti in lega di rame Φ4,8mm che forniscono trasmissione di potenza 80A/600V, corrispondente al modello a 2 poli per applicazioni ad alta potenza.
• Meccanismo di bloccaggio a baionetta – Bloccaggio rapido a 90° con feedback tattile e udibile, garantendo connessioni sicure in ambienti ad alte vibrazioni.
• Protezione IP67 contro acqua e polvere – Completamente sigillato contro acqua e polvere, adatto per impianti solari esterni e siti industriali.
• Ampia compatibilità cavi – Supporta diametri cavo Φ10,0mm–Φ19,0mm.
• Certificazioni globali – Certificato UL, TUV, CE e RoHS.

Dettagli prodotto (tabella)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Numero di pin | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Diametro pin X numero | 4.8mm | 4.8mm | 3.6mm | 3.0mm
Corrente nominale | 80A | 80A | 60A | 40A
Tensione nominale | 300V | 300V | 300V | 125V+60V
Tensione di isolamento | 600V | 600V | 600V | 300V
Sezione cavo | (non specificato) | (non specificato) | (non specificato) | (non specificato)
Intervallo diametri | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm
Livello di protezione | IP67 | IP67 | IP67 | IP67
Modalità di connessione | Bayonet Lock | Bayonet Lock | Bayonet Lock | Bayonet Lock
Classe di combustione | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura di esercizio | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificazione | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Applicazioni e vantaggi

• Progettato per sistemi fotovoltaici e di accumulo energetico che richiedono connessioni esterne sigillate e ad alto amperaggio.
• Serraggio a baionetta robusto con feedback udibile/tattile per ambienti vibranti e uso esterno.
• Tenuta affidabile IP67 per resistenza all'immersione temporanea e protezione dalla polvere; livelli IP superiori (IP68/IP69K) disponibili come personalizzazione.
• Materiali dell'involucro con classificazione UL94 V-0 e resistenza agli urti per uso industriale.
• Elevata durata dei cicli di accoppiamento (500+ cicli), riducendo manutenzione e sostituzioni.

Specifiche tecniche

• Serie: Serie M28 (variante a 3 pin descritta)
• Numero di pin (prodotto): 3 Pin
• Diametro contatto (3 pin): Φ4.8mm
• Corrente nominale (3 pin): 80A
• Tensione nominale: 300V
• Tensione di isolamento: 600V
• Intervallo diametro cavo supportato: Φ10.0mm–Φ19.0mm
• Protezione / ingresso: IP67 (impermeabile e antipolvere)
• Meccanismo di bloccaggio: Bayonet lock (rotazione 90°)
• Infiammabilità: UL94-V0
• Temperatura di esercizio: -40℃ a 105℃
• Certificazioni tipiche: ISO9001, CE, UL, RoHS (TUV disponibile)
• Materiali: contatti in lega di rame (placcatura argento/trattata tipica per contatti ad alto amperaggio); guscio in plastica tecnica ad alte prestazioni (UL94 V-0)
