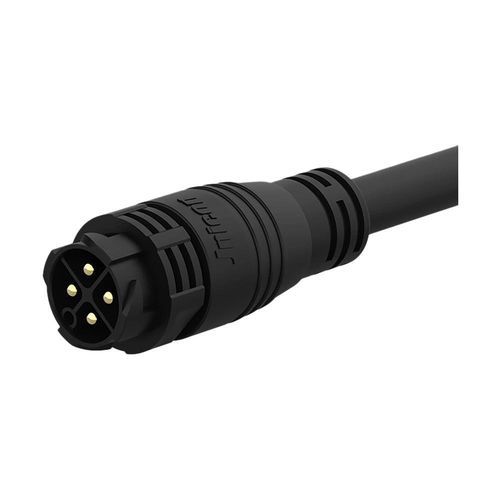

Connettore di alimentazione elettrica

filo a schedacircolarepush-to-lock

Panoramica

• Fornitura di potenza 50A — contatti in lega di rame φ3,5mm supportano 50A a 500V, adatti a macchine industriali e distribuzione di alimentazione per LED esterni.
• Meccanismo a bloccaggio a pressione — connessione/disconnessione rapida senza utensili con design auto‑bloccante per collegamenti stabili in ambienti ad alte vibrazioni.
• Protezione IP67 — struttura completamente sigillata resistente ad acqua, polvere e olio; adatta a pavimenti di stabilimenti e installazioni esterne.
• Ampia compatibilità cavi — supporta 1,0mm²–6mm² (18–9 AWG) con diametro esterno max φ16mm.
• Costruzione robusta — involucro autoestinguenti UL94 V‑0 e intervallo operativo -40°C a 105°C per affidabilità a lungo termine.
• Certificazioni globali — modelli certificati UL, TUV, CE e RoHS; stabilimento certificato ISO9001.

Dettagli prodotto
Numero pin: 2 pin | 3 pin | 4 pin | 5 pin
Diametro pin × numero: φ3,5mm | φ3,5mm | φ3,5mm | 2,7mm
Corrente nominale: 50A | 50A | 50A | 30A
Tensione nominale: 500V | 500V | 500V | 300V
Tensione di tenuta: 2500V | 2500V | 2500V | 1500V
Sezione cavo: 1,0mm²~6mm² (18~9 AWG) | 1,0mm²~6mm² (18~9 AWG) | 1,0mm²~6mm² (18~9 AWG) | 1,0mm²~6mm² (18~9 AWG)
Intervallo diametro: MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
Livello di protezione: IP67 | IP67 | IP67 | IP67
Modalità di collegamento: Push Locking | Push Locking | Push Locking | Push Locking
Classe di resistenza al fuoco: UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura di esercizio: -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificazioni: ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Caratteristiche / Specifiche tecniche

• Serie / Modello: M25
• Materiale contatti: lega di rame (contatti φ3,5mm sulle varianti 2/3/4 pin)
• Corrente nominale: fino a 50A (varia in base al numero di pin)
• Tensione nominale: fino a 500V (varia in base al numero di pin)
• Tensione di isolamento: fino a 2500V
• Sezione cavo supportata: 1,0 mm² – 6 mm² (18 – 9 AWG)
• Diametro esterno massimo del cavo: φ16mm
• Grado di protezione: IP67 (sigillato contro polvere e immersione temporanea)
• Metodo di bloccaggio: Push‑locking (auto‑bloccante)
• Materiale dell'involucro: plastica tecnica ritardante di fiamma, UL94 V‑0
• Intervallo temperatura di esercizio: -40℃ a 105℃
• Durata accoppiamenti: ≥500 cicli
• Certificazioni tipiche: ISO9001, UL, TUV, CE, RoHS
