Connettore di alimentazione elettrica

cavo a cavocircolarebloccabile mediante vite

Panoramica

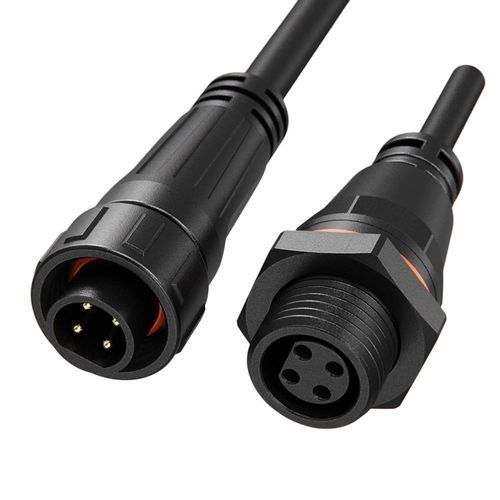

Connettore circolare impermeabile M16 4 poli 10 A con grado di protezione IP68, disponibile terminabile in campo o con cavo stampato per applicazioni di automazione industriale e misura. I contatti in lega di rame Φ1.0 mm forniscono 10A/125V in un layout compatto a 4 poli. Certificato ISO9001, CE, UL, TUV e RoHS; offerto in configurazioni per assemblaggio in loco o con cavo pre-moldato.

Caratteristiche principali

• Alimentazione multi-polo 10 A – contatti in lega di rame Φ1.0 mm classificati per 10A/125V nella configurazione a 4 poli.
• Meccanismo di bloccaggio a vite – accoppiamento filettato che garantisce connessioni sicure e resistenti alle vibrazioni.
• IP68 impermeabile – completamente sigillato contro polvere e immersione per ambienti esterni e industriali gravosi.
• Opzioni di assemblaggio – connettori terminabili in campo o varianti con cavo stampato per cablaggio in sito o assemblaggi plug-and-play.
• Certificazioni globali – ISO9001, CE, UL, TUV, RoHS (sistemi qualità in fabbrica e certificazioni prodotto documentate).
• Involucro ritardante di fiamma – plastica ingegnerizzata con classificazione UL94-V0 per maggiore sicurezza.
• Ampia gamma operativa – da -40°C a +105°C (alcune varianti della serie possono supportare temperature superiori se specificato).
• Durabilità – progettato per oltre 500 cicli di accoppiamento per mantenere prestazioni di contatto affidabili.

Dettagli prodotto (vista tabella)
Dettagli prodotto | Specifica 1 | Specifica 2 | Specifica 3 | Specifica 4 | Specifica 5 | Specifica 6 | Specifica 7
Numero di poli | 2 poli | 3 poli | 4 poli | 5 poli | 2+4 poli | 7 poli | 8 poli
Diametro pin X numero | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Corrente nominale | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Tensione nominale | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tensione di isolamento | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Sezione cavo | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Gamma diametri | MAX φ3.6mm (tutti) | Livello di protezione | IP68 (tutti) | Modalità di connessione | Bloccaggio a vite (tutti) | Classe di infiammabilità | UL94-V0 (tutti) | Temperatura operativa | -40°C – 105°C (tutti) | Certificazione | ISO9001, CE, UL, TUV, RoHS (tutti)

Applicazioni e vantaggi

• Ideale per sensori di automazione industriale, cablaggio attuatori, strumenti di misura e apparecchiature esterne che richiedono connessioni di alimentazione sigillate.
• Adatto dove la resistenza alle vibrazioni e la tenuta affidabile sono critiche (accoppiamento filettato e protezione IP68).
• Opzioni di fornitura flessibili: connettori terminabili in campo per assemblaggio in loco o cavi pre-moldati per installazione plug-and-play.

Specifiche tecniche

• Serie / Denominazione commerciale: M16
• Marca: JNICON
• Tipo di bloccaggio: Bloccaggio a vite (filettato)
• Numero di poli: 4 poli (disponibile anche in 2, 3, 5, 2+4, 7, 8)
• Contatto: lega di rame, diametro contatto principale Φ1.0 mm per 10A
• Corrente nominale: 10 A (per la configurazione a 4 poli)
• Tensione nominale: tip. 125 V (varia in base alla configurazione, vedere tabella per varianti)
• Tensione di resistenza: fino a 1500 V a seconda della variante
• Grado di protezione: IP68 (a tenuta di polvere e immersione)
• Gamma sezione cavo: 0.3 mm² a 1.0 mm² a seconda della configurazione (vedere tabella)
• Classe di infiammabilità: UL94-V0
• Temperatura operativa: -40°C a +105°C
• Cicli di accoppiamento: progettato per 500+ cicli di accoppiamento/scollegamento
• Opzioni di assemblaggio: terminabile in campo o con cavo stampato
• Certificazioni: ISO9001, CE, UL, TUV, RoHS
