Connettore di alimentazione elettrica

cavo a cavocircolarea vite

Panoramica

• Portata di corrente 10A – contatti in lega di rame Φ1,5mm supportano 10A/300V per connessioni di alimentazione affidabili.
• Meccanismo di bloccaggio a vite – accoppiamento filettato per connessioni rapide e sicure con resistenza alle vibrazioni.
• Impermeabilità IP68 – sigillatura a immersione per prestazioni affidabili in ambienti umidi e polverosi.
• Opzioni di assemblaggio – disponibile installabile in campo o stampato con cavo.
• Certificazioni globali – UL, TUV, CE, RoHS.

Breve descrizione

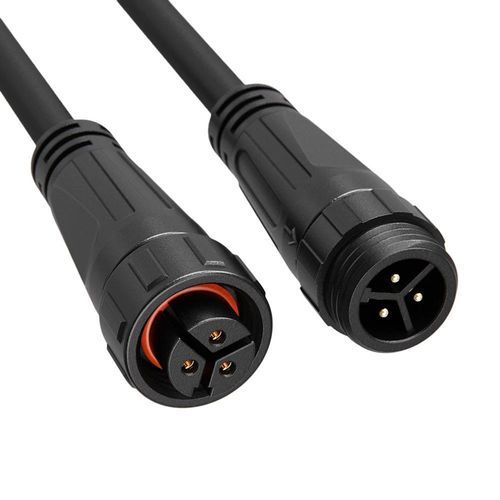

Connettore circolare impermeabile 3 poli con bloccaggio a vite, 10A, protezione IP68, disponibile installabile in campo o stampato su cavo per alimentazione e automazione.

Dettagli prodotto (tabella)
Dettagli prodotto | Specifica 1 | Specifica 2 | Specifica 3 | Specifica 4 | Specifica 5 | Specifica 6 | Specifica 7
Numero poli | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Diametro pin X numero | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Corrente nominale | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Tensione nominale | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tensione di tenuta | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Sezione cavo | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Gamma diametro | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Livello di protezione | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Modo di connessione | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite
Classe di resistenza alla combustione | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura di esercizio | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certificazione | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Specifiche tecniche

• Modello: M16 3 Pin (serie M16)
• Contatto: contatti in lega di rame Φ1.5mm
• Corrente nominale: 10A (versione 3 poli)
• Tensione nominale: fino a 300V (3 poli)
• Tensione di tenuta: fino a 1500V
• Compatibilità sezione cavo: tipicamente 0.5mm²–1.0mm² (20–18AWG)
• Protezione: IP68 (resistente all'immersione); IP69K disponibile come opzione personalizzabile
• Tipo di connessione: bloccaggio a vite (accoppiamento filettato) per resistenza alle vibrazioni
• Classe di infiammabilità: UL94‑V0
• Temperatura di esercizio: -40°C a 105°C
• Durabilità accoppiamenti: >500 cicli di accoppiamento
• Certificazioni: ISO9001, CE, UL, RoHS, (TUV se applicabile)
