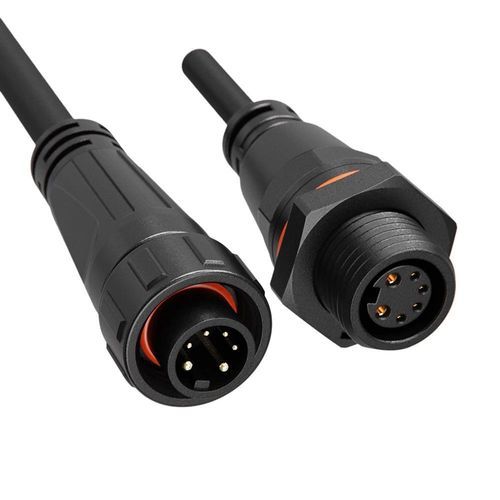

Connettore ibrido

bloccabile mediante viteM162+4 pin

Panoramica

• Connettore stagno ibrido 10A+5A con bloccaggio a vite, che combina potenza e segnale in un involucro M16, installabile in campo o stampato con cavo.
• Ibrido potenza & segnale – 2 poli di potenza (10A/125V, Φ1,5 mm) e 4 poli di segnale (5A/60V, Φ1,0 mm) in un unico connettore per semplificare il cablaggio e risparmiare spazio.
• Meccanismo di bloccaggio a vite – Accoppiamento filettato per connessioni sicure con design antivibrazione.
• IP68 stagno – Completamente sigillato contro acqua e polvere, affidabile in ambienti industriali gravosi.
• Design compatto – Formato M16 salvaspazio con configurazione mista di contatti per sistemi complessi.
• Opzioni di assemblaggio – Disponibile installabile in campo o stampato con cavo.
• Certificazioni globali – UL, TUV, CE e RoHS certificate.

Dati tecnici principali (configurazione 2+4 poli)
Numero poli: 2+4 poli
Diametro poli X numero: 1,5+1,0 mm
Corrente nominale: 10A + 5A
Tensione nominale: 125V + 60V
Tensione di tenuta: 500V
Sezione cavo: 0.75+0.5 mm² (18+20 AWG)
Gamma diametro: MAX φ3.6 mm
Livello di protezione: IP68
Modalità di connessione: Bloccaggio a vite
Classe di resistenza alla combustione: UL94-V0
Temperatura di esercizio: -40℃ – 105℃
Certificazioni: ISO9001, CE, UL, ROHS

Applicazioni e vantaggi

• Combina potenza e segnale in un unico connettore M16 compatto per ridurre la complessità del cablaggio e risparmiare spazio su pannelli/macchine.
• L'accoppiamento a vite offre una ritenuta antivibrazione robusta per ambienti industriali.
• La tenuta IP68 e l'involucro autoestinguente UL94-V0 assicurano idoneità per applicazioni umide, polverose e gravose.
• Le opzioni pre-molded o installabili in campo supportano flessibilità produttiva e installazione on-site.
• Ampia gamma di temperatura d'esercizio e alta durabilità nei cicli di accoppiamento garantiscono affidabilità a lungo termine.

Caratteristiche / specifiche tecniche

• Serie: M16
• Configurazione: Ibrida (potenza + segnale)
• Contatti potenza: 2 × Φ1,5 mm, 10A (125V)
• Contatti segnale: 4 × Φ1,0 mm, 5A (60V)
• Protezione: IP68 (stagno & antipolvere)
• Bloccaggio: Bloccaggio a vite (accoppiamento filettato)
• Compatibilità cavo: 0.75+0.5 mm² (18+20 AWG) per cavo ibrido
• Tensione di tenuta: 500V
• Classe di infiammabilità: UL94-V0
• Intervallo temperatura di esercizio: -40℃ a 105℃
• Certificazioni: ISO9001, CE, UL, RoHS
