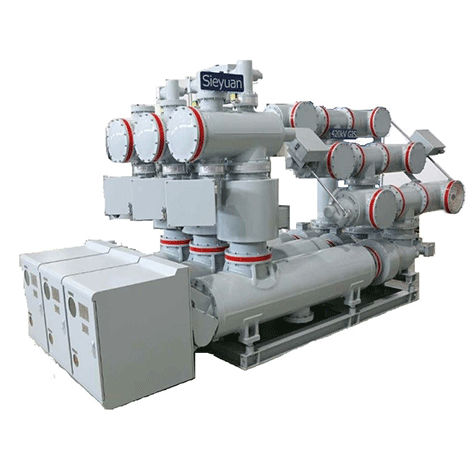

Quadro di distribuzione trifase ZF28-420

isolato al gas SF6per disgiuntore

Il GIS di tipo ZF28-420 è composto da moduli standard con giunto flangiato, in grado di soddisfare la richiesta di ottimizzazione del design della sottostazione grazie alla combinazione flessibile tra i moduli. Consente di risparmiare spazio e di soddisfare le richieste tecniche. Vantaggi: 1) La distanza tra le fasi del GIS è di 670 mm e la larghezza della distanza standard è di 2050 mm (vedi layout). L'intero intervallo di trasporto integrato trifase, il suo livello di innovazione tecnologica è leader a livello nazionale e avanzato a livello internazionale 2) La disposizione dell'interruttore automatico è orizzontale, comoda per la revisione e la manutenzione di emergenza; inoltre, l'impatto al suolo è più leggero; 3) Eccellente livello di isolamento e bassa scarica parziale. L'unica azienda del settore che può raggiungere: sotto 1,2 volte la tensione di fase (1,2×420/√3 = 291kV), la scarica parziale degli intervalli è inferiore a 5pC, la scarica parziale dell'isolatore è inferiore a 3pC. 4) La superficie della flangia adotta una struttura a doppio anello di tenuta, l'anello interno sigilla il gas e il suo tasso di perdita di gas è inferiore allo standard IEC. L'anello esterno impedisce all'acqua e alle impurità di penetrare all'interno, migliorando così la sicurezza e l'affidabilità; II. Ambiente di applicazione 1. Luogo di installazione: interno/esterno; 2. Temperatura ambiente: Temperatura massima: +55℃; Temperatura minima: -40℃; Massima differenza di temperatura giornaliera: 32 K； 3. Altitudine: ≦3000m; 4. Intensità del sole: 1000 W/m2;
