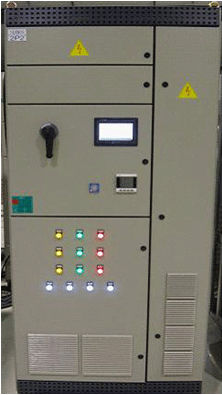

Compensatore di fattore di potenza

statico di energia reattiva

L'SVG integrato di Sieyuan QingNeng (QNTSVG) è la soluzione di compensazione combinata di SVG e TSC, TSC utilizza il tiristore per commutare il banco di condensatori, la capacità di potenza reattiva in uscita è a gradini, non può soddisfare il requisito di controllo accurato del fattore di potenza e il tiristore può attivarsi solo durante la prima metà del ciclo, per cui il tempo di risposta del TSC è troppo lento, il suo effetto di compensazione non è buono mentre la potenza reattiva cambia violentemente come la saldatrice a punti. L'SVG può compensare senza interruzioni la potenza reattiva, sia induttiva che capacitiva, rispondendo rapidamente. Come illustrato di seguito, il QNTSVG è costituito da un set SVG (±50kvar) e da set di TSC. L'SVG può compensare in modo continuo la potenza reattiva da 50kvar induttiva a 50kvar capacitiva, mentre il TSC è un valore di compensazione fisso; pertanto, nell'ambito della capacità nominale, qualsiasi valore di compensazione può essere combinato dal valore dell'SVG e da un valore fisso del TSC, In questo caso, per realizzare la compensazione continua della potenza reattiva Ambiente operativo: Temperatura ambiente: -25℃~55℃ Temperatura di stoccaggio: -40℃~65℃ Umiltà: 95% Altitudine: Non superare 2000m (può essere personalizzato) Caratteristiche del prodotto - Sistema di controllo digitale basato sulla tecnologia DSP, controllo coordinato di SVG e TSC in modo completo - Utilizzo di IGBT come parti del modulo SVG. - Tempo di risposta non superiore a 10 ms. - Compensazione della potenza reattiva induttiva e capacitiva. - Compensazione continua del valore senza gradini Ambito di applicazione del prodotto Il QNTSVG è stato utilizzato in più di 10 settori industriali come: Società elettriche, aeroporti, edifici comunali, aziende chimiche, impianti automobilistici e porti, ecc.
