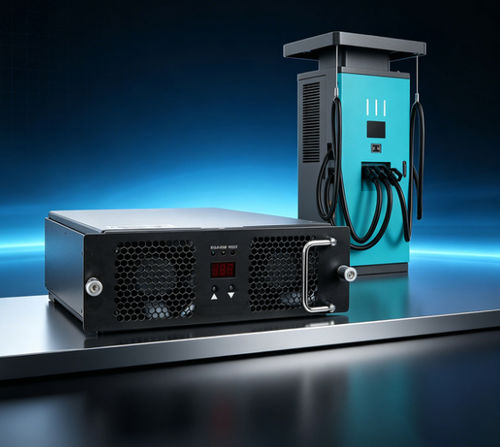

Modulo di carico VE TH15DD7560C 7-WT

DC

TH15DD7560C 7-WT, il dispositivo di carica e scarica DC-DC bidirezionale sviluppato da Shijiazhuang Tonhe Electronic Technology Co., Ltd., può essere applicato alle stazioni di ricarica dei veicoli elettrici ad alta potenza basati su bus DC e può essere utilizzato anche nel sistema di accumulo di energia a micro-grid con PCS. Il modulo di carica e scarica TH15DD7560C7 adotta la struttura di estensione "dual active full bridge (DAB)", leader nel settore, caratterizzata da alta densità di potenza, isolamento elettrico ad alta frequenza di ingresso e uscita, flusso di energia bidirezionale, ampia tensione e così via. Lato sbarre - Gamma di tensione - 600VDC~800VDC Gamma di corrente - 0~25A Corrente nominale 20A Precisione della tensione stabilizzata - <±0,5％ (600VDC～800VDC) Precisione della corrente stabilizzata - ≤±1% (carico di uscita: 20%~100% gamma nominale) Regolazione del carico - ≤±0,5% Avviare la sovraelongazione - ≤±3% Lato DC - Gamma di tensione - 200VDC~750VDC Intervallo di corrente - 1~25A Corrente nominale 20A Precisione della tensione stabilizzata - <±0,5％ (200VDC~750V) Precisione della corrente stabilizzata - ≤±1% (carico di uscita: 20%~100% gamma nominale) Regolazione del carico - ≤±0,5% Avvio della sovraelongazione - ≤±3% Efficienza - modalità Forward (lato alta tensione→ lato bassa tensione) - ≥95,5%, @750VDC, 50%~90% di corrente di carico Modalità inversa (bassa tensione→alta tensione) - ≥95,5%, @750VDC, 50%~90% corrente di carico Ambiente di funzionamento - Temperatura di lavoro - - -30℃~+65℃ Umidità relativa - ≤95% senza condensa Altitudine - ≤2000m, con una tolleranza superiore a 2000m Caratteristiche del prodotto - Metodo di raffreddamento - Raffreddamento a ventola Protocollo di comunicazione - CAN Impostazione dell'indirizzo - Display digitale, funzionamento a pulsante Dimensione - 458mm×218mm×85mm (D×L×H）) Peso - ≤13kg MTBF - 500000 ore
