Modulo di potenza SiC TH20F10025C7E-WT

ACDC

Introduzione del prodotto

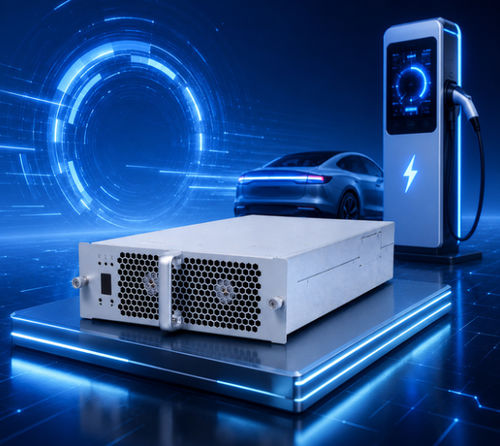

Il TH20F10025C7E-WT è un modulo di ricarica AC/DC progettato per colonnine di ricarica per veicoli elettrici (VE). Fornisce una potenza di uscita nominale di 20 kW con ampia gamma di potenza costante e intervallo di tensione molto esteso, supportando ingresso AC trifase 274Vac–487Vac. Il modulo dispone di raffreddamento intelligente a ventilatore e comunicazione CAN per la configurazione dei parametri e il controllo dello stato da parte del controller principale.

Vantaggi del prodotto

• Ampia gamma di potenza costante in uscita: 300–1000 Vdc
• Consumo in standby ultra basso: <10 W
• Bassa distorsione armonica totale: ≤5%
• Ampia temperatura operativa: -40℃ a +75℃
• Alta efficienza di conversione: efficienza di picco ≥96%

Prestazioni parametriche (elementi chiave)
Ingresso AC - Tensione d'ingresso: Tensione nominale 380Vac, trifase (senza neutro), intervallo operativo 274–487Vac
Ingresso AC - Frequenza d'ingresso: 50±5Hz
Ingresso AC - Fattore di potenza d'ingresso: ≥0.99
Ingresso AC - Protezione da sovratensione: 490±10Vac
Ingresso AC - Protezione da sottotensione: 270±10Vac

Uscita DC - Potenza nominale di uscita: 20 kW
Uscita DC - Intervallo di tensione di uscita: 50–1000 Vdc
Uscita DC - Intervallo di corrente di uscita: 0.5–67 A
Uscita DC - Intervallo di potenza costante: 20 kW costanti quando la tensione di uscita è 300–1000 Vdc
Uscita DC - Efficienza di picco: ≥96%
Uscita DC - Tempo di soft start: 3–8 s
Uscita DC - Protezione cortocircuito: Protezione con rollback automatico
Uscita DC - Accuratezza della regolazione di tensione: ≤±0.5%
Uscita DC - THD: ≤5%
Uscita DC - Accuratezza della regolazione di corrente: ≤±1%
Uscita DC - Squilibrio condivisione corrente: ≤±5%

Caratteristiche del prodotto

• Metodo di raffreddamento: Raffreddamento a ventilatore
• Consumo in standby: <10 W
• Protocollo di comunicazione: CAN
• Impostazione indirizzo: Display digitale e tasti
• Dimensioni modulo: 460 × 218 × 84 mm (L × P × A)
• Peso: ≤13 kg
• MTBF: 500.000 ore

Centro di produzione
TonHe Technology possiede certificazioni ISO9001 e IATF16949. Le linee di produzione includono SMT completamente automatiche, stampa e ispezione automatica della pasta saldante, assemblaggio con saldatura wave, linee automatiche di rivestimento e linee di invecchiamento, supportando alta produzione annua e processi di qualità automobilistica.

Centro di collaudo
Dotato di camera semi-anechoica EMC da 3 m e strumenti di prova per emissioni radiate, immunità e test di alimentatori/charger, inclusi carichi elettronici e sorgenti AC Chroma, analizzatori di potenza ad alte prestazioni, camere climatiche e sistemi di prova di immunità transitoria.

Imballaggio e spedizione
L'imballaggio segue la documentazione di prodotto. Ordini piccoli possono essere spediti con corriere espresso; ordini grandi via mare o aria (container) secondo necessità.

FAQ (relative al prodotto)

• Protocollo di comunicazione: CAN, baud rate CAN 125 kbps, livello di tensione CAN 5 V.
• Encapsulamento: Tutte le serie di moduli supportano incapsulamento/riempimento con resina.
• Metodi di installazione: Supportate installazioni orizzontali, in piedi laterale o capovolte; l'installazione capovolta può richiedere un pannello frontale senza maniglia.
• Tempi di consegna: Campioni spesso in stock; i tempi di produzione dipendono da quantità e personalizzazione.
• Servizi personalizzati: OEM e ODM disponibili (personalizzazione targhetta, logo, modello, colore e forma supportata).
• Garanzia: Garanzia standard 12 mesi dalla ricezione.
• Assistenza post-vendita: Opzioni online e on-site secondo contratto e condizioni.
• Certificazioni: ISO9001, IATF16949, CE/TÜV referenziate.

Caratteristiche / specifiche tecniche

• Modello: TH20F10025C7E-WT
• Marca: TonHe
• Tensione di ingresso AC: 274–487Vac (nominale 380Vac trifase)
• Frequenza di ingresso AC: 50±5Hz
• Fattore di potenza d'ingresso: ≥0.99
• Potenza nominale di uscita DC: 20 kW
• Intervallo di tensione di uscita: 50–1000 Vdc
• Intervallo di corrente di uscita: 0.5–67 A
• Intervallo di potenza costante: 300–1000 Vdc a 20 kW costanti
• Efficienza di picco: ≥96%
• Consumo in standby: <10 W
• THD: ≤5%
• Accuratezza regolazione tensione: ≤±0.5%
• Accuratezza regolazione corrente: ≤±1%
• Squilibrio condivisione corrente: ≤±5%
• Raffreddamento: Raffreddamento a ventilatore
• Comunicazione: CAN
• Dimensioni (L×P×A): 460 × 218 × 84 mm
• Peso: ≤13 kg
• Temperatura di esercizio: -40℃ a +75℃
• Umidità relativa: ≤95% (senza condensa)
• Altitudine: ≤2000 m (derating sopra 2000 m)
• MTBF: 500.000 ore
