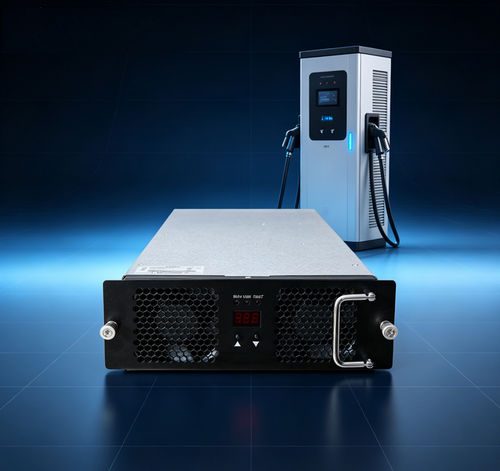

Modulo di potenza SiC TH20GT7550C7-WT

BiDi ACDC

Descrizione prodotto
Il TH20GT7550C7-WT è un modulo di carica/scarica AC/DC bidirezionale per applicazioni vehicle-to-grid (V2G). Eroga una potenza nominale di 20 kW, supporta funzionamento a potenza costante sul lato DC nel range 500–750 VDC e accetta ingresso AC trifase a quattro conduttori (trifase + PE). Il modulo utilizza raffreddamento forzato intelligente e comunica con il controllore principale tramite bus CAN per impostazione parametri e controllo operativo.

Panoramica
Progettato per l'integrazione in caricabatterie EV commerciali e stazioni di ricarica V2G, il modulo offre efficienza elevata sia in modalità AC→DC che DC→AC, regolazione precisa di tensione e corrente, impostazione indirizzo digitale con display e pulsanti locali e basso consumo in standby adatto a sistemi interattivi con la rete.

Lato AC
Intervallo di tensione: 323 VAC – 456 VAC
Frequenza: 50/60 Hz
Protezione sovratensione: >456 VAC
Protezione sottotensione: <323 VAC
Efficienza AC→DC: ≥95%

Lato DC
Potenza di uscita nominale: 20 kW
Intervallo di tensione di esercizio: 200–750 VDC
Intervallo di corrente: 1–40 A
Intervallo potenza costante: 500–750 VDC
Efficienza DC→AC: ≥95%
Precisione regolazione tensione: ≤±0.5%
THD: ≤5%
Precisione regolazione corrente: ≤1%

Ambiente di esercizio
Temperatura di esercizio: -30 °C a 65 °C
Umidità relativa: ≤95% (senza condensa)
Quota: ≤2000 m (derating oltre 2000 m)

Caratteristiche del prodotto

• Raffreddamento: ventilatore (raffreddamento ad aria forzata)
• Consumo in standby: <10 W
• Comunicazione: bus CAN (baud tipico 125 kbps; livello CAN 5 V)
• Impostazione indirizzo e display: schermo digitale con pulsanti
• Dimensioni (P×L×A): 460 mm × 218 mm × 84 mm
• Peso: ≤11 kg
• MTBF: 500.000 ore
• Encapsulazione (potting) disponibile su richiesta

Produzione e test
Prodotto su linee SMT automatizzate con assemblaggio finale, debug e verifica di invecchiamento. Le strutture del fornitore includono laboratori EMC e di immunità ai transitori e banchi prova di potenza per convalidare i moduli secondo gli standard di settore.

FAQ selezionate (relative al prodotto)

• Protocollo di comunicazione: CAN (baud tipico 125 kbps; livello CAN 5 V).
• Encapsulazione: i moduli possono essere forniti con potting/encapsulation se necessario.
• Orientamento di installazione: può essere montato orizzontalmente, verticalmente o a testa in giù; per montaggi non standard o modifiche del pannello frontale, contattare il fornitore per personalizzazioni.
• Garanzia: garanzia standard 12 mesi dalla ricezione della spedizione.

Specifiche tecniche

• Modello: TH20GT7550C7-WT
• Marca: Tonhe
• Codice HS: 850440
• Intervallo tensione AC: 323 VAC – 456 VAC
• Frequenza AC: 50/60 Hz
• Protezione sovratensione: >456 VAC
• Protezione sottotensione: <323 VAC
• Efficienza AC→DC: ≥95%
• Potenza nominale DC: 20 kW
• Intervallo tensione DC: 200–750 VDC
• Intervallo corrente DC: 1–40 A
• Intervallo potenza costante DC: 500–750 VDC
• Efficienza DC→AC: ≥95%
• Precisione regolazione tensione: ≤±0.5%
• THD: ≤5%
• Precisione regolazione corrente: ≤1%
• Temperatura di esercizio: -30 °C a 65 °C
• Umidità relativa: ≤95% (senza condensa)
• Quota: ≤2000 m (derating oltre 2000 m)
• Raffreddamento: ventilatore
• Consumo standby: <10 W
• Comunicazione: bus CAN
• Display/impostazioni: schermo digitale e pulsanti
• Dimensioni (P×L×A): 460 mm × 218 mm × 84 mm
• Peso: ≤11 kg
• MTBF: 500.000 ore
