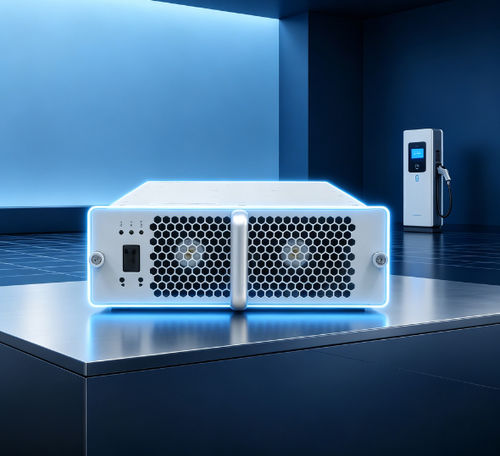

Modulo di carico VE TH20F2010C8E-WT

per veicolo elettricoDC

Introduzione al prodotto
TH20F2010C8E-WT è un modulo AC/DC raddrizzatore progettato per stazioni di ricarica per veicoli elettrici. Supporta ingresso trifase a quattro conduttori (3P+PE), ampi intervalli di ingresso AC e fornisce fino a 20 kW con una finestra di potenza costante 100–200 VDC. Il modulo comunica con il sistema di supervisione centrale tramite CAN bus per configurazione parametri, telemetria e controllo stato.

Vantaggi del prodotto

• Ampio intervallo di tensione di ingresso e protezioni integrate
• Ampia regolazione della tensione di uscita DC: 10–200 VDC (uso tipico 20–200 VDC)
• Intervallo potenza costante: 100–200 VDC (20 kW costanti)
• Elevata efficienza di picco (datasheet ≥96%) e alto fattore di potenza (≥0,99)
• Bassa distorsione armonica totale (THD ≤5% a >50% carico)
• Basso consumo in standby <10 W e ampio intervallo di temperatura operativa
• Condivisione di corrente digitale in parallelo (squilibrio ≤±5%) e supporto hot‑plug
• Controllo intelligente della ventola per gestione termica

Funzioni di protezione

• Protezione da sovratensione e sottotensione in ingresso
• Protezione da sovracorrente in ingresso e rilevamento perdita di fase
• Protezione da sovratensione di uscita e limitazione della corrente di uscita
• Protezione contro correnti inverse e recupero automatico in caso di cortocircuito
• Rilevamento temperatura ambiente e protezione termica

Prestazioni parametriche (selezione)

• Modello: TH20F2010C8E-WT
• Ingresso AC: 380 VAC nominale (3 fasi, senza neutro); range operativo ≈274–487 VAC; capacità range ampio fino a 260–520 VAC
• Frequenza: 50/60 ±5 Hz
• Fattore di potenza: ≥0,99 (carico pieno)
• Soglie protezione ingresso: sovratensione ≈490 ±10 VAC; sottotensione ≈270 ±10 VAC
• Potenza di uscita nominale: 20 kW
• Regolazione tensione uscita: tip. 10–200 VDC (tabelle 20–200 VDC)
• Corrente di uscita: 0,5–200 A
• Finestra potenza costante: 100–200 VDC a 20 kW costanti
• Efficienza di picco: ≥96% (datasheet)
• Soft‑start: 3–8 s; cortocircuito: protezione con recupero automatico
• Precisione regolazione tensione: ≤±0,5%; regolazione corrente: ≤±1%
• THD: ≤5% (a >50% carico); squilibrio condivisione corrente ≤±5%
• Temperatura operativa: -40 °C a +75 °C; umidità ≤95% senza condensazione
• Altitudine: ≤2000 m (derating oltre)
• Raffreddamento: ventilatore; standby <10 W
• Comunicazione: CAN bus; impostazioni tramite display digitale e tasti
• Dimensioni (senza maniglia): 460 × 218 × 84 mm; peso ≤20 kg; MTBF ≈500.000 h

Produzione e test
Produzione presso stabilimenti Tonhe certificati ISO9001 e IATF16949. Linee SMT automatiche, assemblaggio automatico e test di invecchiamento. Laboratorio di test con camera semi‑anecoica EMC e sistemi di verifica elettrica e ambientale per convalida dei moduli di ricarica.

Certificazioni & esportazione
Certificazioni di riferimento: ISO9001, IATF16949 e approvazioni prodotto standard (CE/TÜV a seconda del mercato). Esportazioni verso diversi mercati internazionali soggette a requisiti locali.

Imballaggio & spedizione
Imballaggio standard di fabbrica; opzioni di spedizione: espresso per campioni, aria/sea per ordini grandi. Tempi di consegna variabili in base a quantità e personalizzazioni.

FAQ (sintesi)

• Protocollo di comunicazione: CAN bus (es. 125 kb/s, livello logico 5 V)
• Potting: la serie supporta riempimento con adesivo su richiesta
• Installazione: orizzontale, verticale o capovolta in base al design del quadro
• Tempi di fornitura: variabili in funzione di quantità e personalizzazione
• Garanzia: 12 mesi standard dalla ricezione (condizioni applicabili)

Specifiche tecniche

• Modello: TH20F2010C8E-WT
• Potenza d'uscita: 20 kW
• Regolazione tensione uscita: 10–200 VDC (20–200 VDC documentati)
• Intervallo potenza costante: 100–200 VDC
• Corrente uscita: 0,5–200 A
• Efficienza picco: ≥96%
• Fattore di potenza: ≥0,99
• THD: ≤5%
• Consumo standby: <10 W
• Ingresso AC: 380 VAC nominale (3 fasi); ≈274–487 VAC
• Frequenza: 50/60 ±5 Hz
• Raffreddamento: a ventilatore
• Dimensioni: 460 × 218 × 84 mm
• Peso: ≤20 kg
• Temperatura d'esercizio: -40 °C a +75 °C
