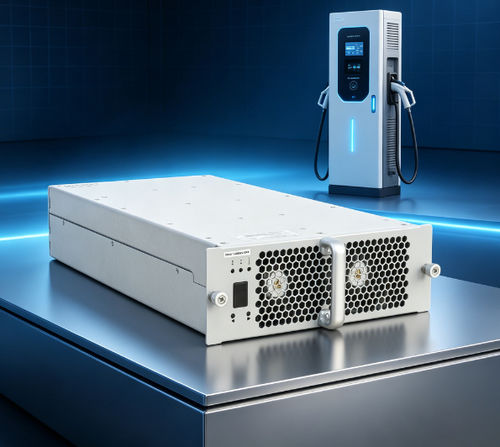

Convertitore DC/DC integrato TH20F1210C8E-WT

per caricatori per veicoli elettriciad uscita variabilecon elettroventola di raffreddamento

Introduzione al prodotto
Il TH20F1210C8E-WT è un modulo di potenza di ricarica DC da 20 kW progettato per integrazione in colonnine e stazioni di ricarica per veicoli elettrici. Supporta ampia gamma di ingresso AC e un ampio intervallo di uscita DC con banda di potenza costante per la ricarica rapida. Il modulo adotta raffreddamento a ventilatore intelligente e comunica con il controller principale tramite CAN per impostazioni e controllo.

Vantaggi principali

• Ampia gamma di ingresso AC: 260–520 Vac (trifase + PE)
• Gamma di uscita DC: 20–120 VDC, funzionamento a potenza costante 100–120 VDC
• Potenza di uscita nominale: 20 kW
• Efficienza di picco ≥96% e fattore di potenza ≥0,99
• Bassa THD ≤5% e consumo in standby <10 W
• Temperatura di esercizio −40 °C a +75 °C
• Controllo parallelo digitale con squilibrio di condivisione ≤±5%
• Controllo intelligente della ventola basato su temperatura, tensione e corrente di uscita
• Funzione hot-plug per sostituzione rapida dei moduli
• Protezioni: sovra/sotto tensione in ingresso, sovracorrente ingresso, perdita di fase; sovratensione in uscita, limitazione corrente, protezione contro il flusso inverso; monitoraggio e protezione temperatura

Prestazioni parametriche
Modello: TH20F1210C8E-WT
Tensione ingresso AC: 380 VAC nominale (trifase, senza neutro); range operativo 274–487 VAC
Frequenza ingresso AC: 50/60 ±5 Hz
Fattore di potenza in ingresso: ≥0,99
Protezione sovratensione ingresso: 490 ±10 VAC
Protezione sottotensione ingresso: 270 ±10 VAC
Potenza di uscita nominale DC: 20 kW
Gamma tensione uscita DC: 20–120 VDC
Gamma corrente uscita DC: 0,5–200 A
Gamma potenza costante: 100–120 VDC (20 kW in questa gamma)
Efficienza di picco: ≥96%
Tempo soft-start: 3–8 s
Protezione cortocircuito: autorecovery / rollback automatico
Precisione regolazione tensione: ±0,5% max
Precisione regolazione corrente: ±1% max
THD: ≤5% (≥50% carico)
Squilibrio condivisione corrente: ≤±5%
Temperatura di esercizio: −40 °C a +75 °C
Umidità relativa: ≤95% (senza condensa)
Altitudine: ≤2000 m (derating oltre 2000 m)
Metodo di raffreddamento: Ventola con controllo intelligente
Consumo standby: <10 W
Comunicazione: CAN (indirizzo tramite display digitale e tasti)
Dimensioni (senza maniglia): 460 × 218 × 84 mm (L × P × A)
Peso: ≤20 kg
MTBF: 500.000 ore

Produzione e test

• Produzione: stabilimento certificato ISO9001 e IATF16949 con linee SMT, stampa pasta automatizzata, saldatura wave, rivestimento automatico e test di invecchiamento; capacità annua >500.000 moduli.
• Laboratori di prova: camera semi-anecoica EMC 3 m; carico elettronico e sorgente AC Chroma; analizzatore di potenza Yokogawa WT1800; multimetri Fluke; camere climatiche; sistemi AXOS8 e banchi per test di immunità transitoria.
• Certificazioni: CE, TUV e altri certificati automobilistici/di qualità applicabili.

FAQ / Informazioni aggiuntive sul prodotto

• Comunicazione: CAN, esempio baud rate 125 kbps, livello CAN 5 V.
• Potting con resina: supportato per tutte le varianti del modulo.
• Installazione: orientamenti supportati — orizzontale, in piedi lateralmente o capovolto (installazione capovolta può richiedere pannello frontale senza maniglia — personalizzazione disponibile).
• Garanzia: 12 mesi standard dalla ricezione della spedizione.
• Assistenza post-vendita: assistenza online e on-site secondo contratto; il produttore offre schema di risposta 24 ore a seconda delle condizioni.

Specifiche tecniche

• Modello: TH20F1210C8E-WT
• Potenza di uscita nominale: 20 kW
• Gamma tensione uscita: 20–120 VDC
• Gamma potenza costante: 100–120 VDC (20 kW costanti)
• Gamma corrente uscita: 0,5–200 A
• Efficienza di picco: ≥96%
• Tensione ingresso: 380 VAC nominale trifase; funzionamento 274–487 VAC
• Frequenza ingresso: 50/60 ±5 Hz
• Fattore di potenza: ≥0,99
• Soglie di protezione ingresso: sovratensione 490 ±10 VAC; sottotensione 270 ±10 VAC
• THD: ≤5%
• Precisione regolazione tensione: ±0,5%
• Precisione regolazione corrente: ±1%
• Squilibrio condivisione corrente: ≤±5%
• Raffreddamento: Ventilatore con controllo intelligente
• Consumo standby: <10 W
• Temperatura di esercizio: −40 °C a +75 °C
• Umidità relativa: ≤95% (senza condensa)
• Altitudine: ≤2000 m (derating oltre)
• Dimensioni: 460 × 218 × 84 mm (L × P × A) senza maniglia
• Peso: ≤20 kg
• MTBF: 500.000 ore
• Comunicazione: bus CAN; indirizzamento tramite display digitale e tasti
