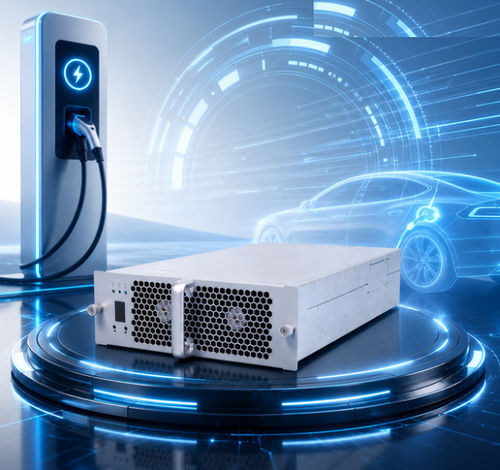

Modulo di potenza SiC TH20F2010C8E-WT

DCDC

Introduzione del prodotto
TH20F2010C8E-WT è un modulo AC/DC ad alta efficienza e alta densità di potenza progettato da Tonhe per stazioni di ricarica per veicoli elettrici (EV). Si tratta di un ingresso trifase a quattro conduttori (trifase + PE), supporta una gamma di ingresso 274–487 VAC e fornisce una potenza massima di 20 kW (intervallo di potenza costante 100–200 VDC). Il modulo di carica comunica con il sistema di monitoraggio principale tramite bus CAN per impostazione parametri, raccolta dei parametri operativi e controllo dello stato di funzionamento del modulo.

Vantaggi del prodotto

• Ampio intervallo di tensione d'ingresso (AC): 260~520 Vac
• Ampia regolazione della tensione di uscita (DC): 10~200 Vdc
• Intervallo di potenza costante: 100–200 Vdc
• Alta efficienza: picco ≥ 94 %
• Alto fattore di potenza: pieno carico ≥ 0,99
• Basso contenuto armonico: oltre mezzo carico ≤ 5 %
• Basso consumo in standby: <10 W
• Ampio intervallo di temperatura operativa: -30 ~ +75 ℃
• Tecnologia di flusso digitale: squilibrio tra moduli in parallelo < ±5 %
• Controllo intelligente della ventola: temperatura del dispositivo, tensione e corrente di uscita monitorate per controllo intelligente della velocità
• Installazione plug-in rapida: supporta hot-plug
• Funzioni di protezione complete

Funzioni di protezione

• Ingresso: protezione sovratensione, protezione sottotensione, protezione da sovracorrente in ingresso, protezione perdita di fase
• Uscita: protezione sovratensione, protezione di limitazione corrente, protezione contro corrente inversa
• Ambiente: rilevamento protezione temperatura

Prestazioni parametriche
Modello: TH20F2010C8E-WT
Ingresso AC - Tensione di ingresso: tensione nominale 380VAC, trifase senza linea centrale, intervallo operativo 274–487 VAC
Ingresso AC - Frequenza d'ingresso: 50/60 ±5 Hz
Ingresso AC - Fattore di potenza: ≥0,99
Ingresso AC - Protezione sovratensione ingresso: 490±10 VAC
Ingresso AC - Protezione sottotensione ingresso: 270±10 VAC
Uscita DC - Potenza di uscita nominale: 20 kW
Uscita DC - Intervallo tensione di uscita: 20–200 VDC
Uscita DC - Intervallo corrente di uscita: 0,5~200 A
Uscita DC - Intervallo potenza costante: quando la tensione di uscita è 100–200 VDC, uscita costante 20 kW
Uscita DC - Efficienza di picco: ≥96 %
Uscita DC - Tempo soft start: 3–8 s
Uscita DC - Protezione corto circuito: protezione di rollback automatico
Uscita DC - Precisione regolazione tensione: ≤±0,5 %
Uscita DC - THD: ≤5 %
Uscita DC - Precisione regolazione corrente: ≤±1 %
Uscita DC - Squilibrio condivisione corrente: ≤±5 %
Ambiente operativo - Temperatura di lavoro: -40℃ ~ +75℃
Ambiente operativo - Umidità relativa: ≤95 % senza condensazione
Ambiente operativo - Altitudine: ≤2000 m, derating oltre 2000 m
Caratteristiche prodotto - Metodo di raffreddamento: raffreddamento a ventola
Caratteristiche prodotto - Consumo in standby: <10 W
Caratteristiche prodotto - Protocollo di comunicazione: CAN (bus CAN per monitoraggio e controllo)
Caratteristiche prodotto - Impostazione indirizzo: display su schermo digitale, operazione tramite tasti
Caratteristiche prodotto - Dimensioni modulo (senza maniglia): 460 × 218 × 84 mm (L × W × H)
Caratteristiche prodotto - Peso: ≤20 kg
Caratteristiche prodotto - MTBF: 500000 ore

Centro di produzione
Prodotto in strutture con certificazioni ISO9001 e IATF16949. La produzione comprende linee SMT automatiche, stampa e ispezione pasta saldante, saldatura a onda, verniciatura protettiva, linee di test invecchiamento e oltre 50 processi produttivi, con una capacità annua superiore a 500.000 moduli di carica.

Centro prova
Dotato di camera EMC semi-anecoica da 3 m di livello mondiale e sistemi di test completi inclusi carico elettrico Chroma, sorgente AC, analizzatori di potenza ad alte prestazioni, camere temperatura/umidità e sistemi di test di immunità transitoria. Le capacità di test supportano emissioni irradiate, immunità irradiata, surge, EFT, DIPs e test completi di sistema caricatore.

Certificazioni
Azienda e prodotto con certificazioni ISO9001, IATF16949 e approvazioni correlate (CE, TUV e altre), con riferimenti di esportazione verso diversi mercati internazionali.

Packaging & Shipping
Informazioni di imballaggio standard e preparazione alla spedizione fornite; i prodotti sono imballati per il trasporto internazionale.

FAQ

• Qual è il protocollo di comunicazione del modulo? — CAN con baud rate del bus CAN di 125 kbps e livello di tensione CAN di 5 V.
• I moduli supportano l'incapsulamento con resina? — Sì, tutte le serie supportano il potting/incapsulamento.
• Quali sono i requisiti di montaggio? — Il modulo può essere installato in orizzontale, sul lato o capovolto. L'installazione capovolta richiede generalmente un pannello frontale senza maniglia (potrebbe essere necessaria la personalizzazione).
• Qual è la garanzia? — Garanzia standard di 12 mesi dalla ricezione della spedizione.
• È fornito il servizio post-vendita? — Supporto online e on-site disponibile a seconda dei termini contrattuali; per i progetti è possibile offrire uno schema di risposta 24 ore.

caratteristiche / specifiche tecniche

• Modello: TH20F2010C8E-WT
• Potenza di uscita nominale: 20 kW
• Intervallo tensione di uscita: 20–200 VDC
• Intervallo corrente di uscita: 0,5–200 A
• Intervallo potenza costante: 100–200 VDC @ 20 kW
• Efficienza picco: ≥96 %
• Tensione d'ingresso (nominale): 380 VAC trifase; intervallo operativo 274–487 VAC
• Frequenza d'ingresso: 50/60 ±5 Hz
• Fattore di potenza: ≥0,99
• THD: ≤5 %
• Consumo in standby: <10 W
• Temperatura di funzionamento: -40℃ a +75℃
• Raffreddamento: raffreddamento a ventola
• Dimensioni (senza maniglia): 460 × 218 × 84 mm (L × W × H)
• Peso: ≤20 kg
• Comunicazione: bus CAN
• MTBF: 500 000 ore
