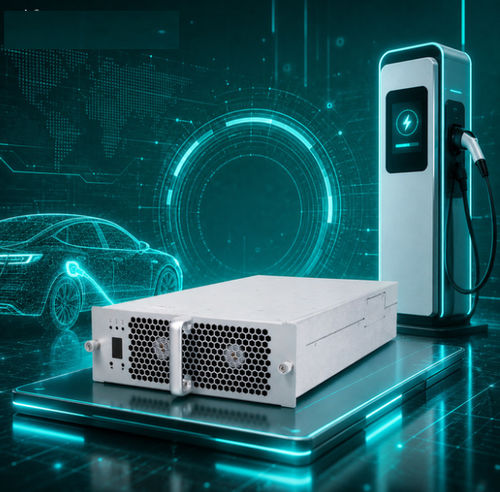

Modulo di carico per veicolo elettrico TH20F10025C7E-WT

DC

Introduzione del prodotto
Il TH20F10025C7E-WT è un modulo di alimentazione AC/DC per ricarica rapida da 20 kW progettato per stazioni di ricarica per veicoli elettrici. Fornisce potenza costante su un'ampia gamma di uscita, con elevata densità di potenza e gestione termica ad aria intelligente. Il modulo supporta ingresso AC trifase a quattro fili (274–487 Vac) e offre una potenza di uscita nominale di 20 kW con intervallo di potenza costante da 300 a 1000 Vcc. La comunicazione con il monitor principale avviene tramite bus CAN per impostare i parametri e controllare lo stato operativo.

Vantaggi del prodotto

• Ampio intervallo di potenza costante: 300–1000 Vcc
• Consumo in standby ultra-basso: <10 W
• Bassa distorsione armonica totale: ≤5%
• Ampia temperatura di esercizio: -40℃ a +75℃
• Alta efficienza di conversione: efficienza di picco ≥96%

Prestazioni parametriche / Dati chiave
Model No.: TH20F10025C7E-WT
Ingresso AC - Tensione: 380 Vac nominale, trifase (intervallo operativo 274–487 Vac)
Ingresso AC - Frequenza: 50±5 Hz
Ingresso AC - Fattore di potenza: ≥0.99
Ingresso AC - Protezione sovratensione: 490±10 Vac
Ingresso AC - Protezione sottotensione: 270±10 Vac
Uscita DC - Potenza di uscita nominale: 20 kW
Uscita DC - Intervallo di tensione: 50–1000 Vcc
Uscita DC - Intervallo di corrente: 0.5–67 A
Uscita DC - Intervallo di potenza costante: 300–1000 Vcc (costante 20 kW)
Uscita DC - Efficienza di picco: ≥96%
Uscita DC - Tempo di soft start: 3–8 s
Uscita DC - Protezione cortocircuito: protezione con rollback automatico
Uscita DC - Precisione regolazione tensione: ≤±0.5%
Uscita DC - THD: ≤5%
Uscita DC - Precisione regolazione corrente: ≤±1%
Uscita DC - Squilibrio condivisione corrente: ≤±5%
Ambiente operativo - Temperatura di lavoro: -40℃ a +75℃
Ambiente operativo - Umidità relativa: ≤95% (senza condensazione)
Ambiente operativo - Altitudine: ≤2000 m (derating oltre 2000 m)

Caratteristiche / Informazioni aggiuntive

• Metodo di raffreddamento: raffreddamento a ventola
• Consumo in standby: <10 W
• Protocollo di comunicazione: CAN (baud 125 kbs, livello 5 V)
• Impostazione indirizzo / UI: display digitale e tasti
• Dimensioni modulo (L×W×H): 460 × 218 × 84 mm
• Peso: ≤13 kg
• MTBF: 500.000 ore
• Installazione: orizzontale, in piedi lateralmente o capovolto (capovolto può richiedere personalizzazione del pannello frontale)
• Supporta incapsulamento con resina e personalizzazione OEM/ODM

Caratteristiche / Specifiche tecniche

• Model No.: TH20F10025C7E-WT
• Brand: TonHe
• Potenza di uscita nominale: 20 kW
• Intervallo tensione di uscita: 50–1000 Vcc
• Intervallo potenza costante: 300–1000 Vcc (costante 20 kW)
• Intervallo corrente di uscita: 0.5–67 A
• Efficienza di picco: ≥96%
• Consumo in standby: <10 W
• THD: ≤5%
• Temperatura di esercizio: -40℃ a +75℃
• Comunicazione: CAN
• Dimensioni: 460 × 218 × 84 mm
• Peso: ≤13 kg
• MTBF: 500.000 ore
