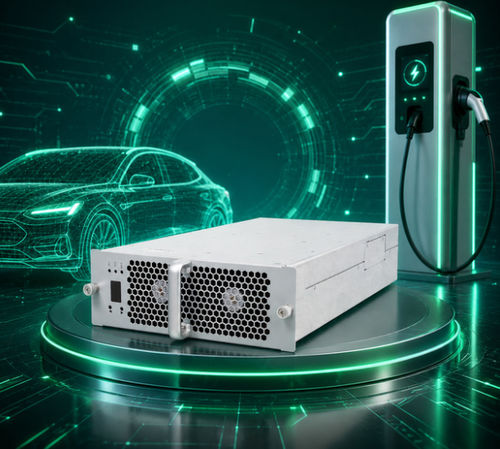

Modulo di carico VE TH20F2010C8E-WT

per veicolo elettricoDCDC rapido

Product Brief
TH20F2010C8E-WT è un modulo raddrizzatore AC/DC progettato per stazioni di ricarica EV. Fornisce fino a 20 kW, accetta ingresso AC trifase a quattro conduttori (380 VAC nominale, intervallo operativo 274–487 VAC) e uscita DC 20–200 VDC. Il modulo opera in potenza costante nell'intervallo 100–200 VDC e comunica con il controller principale tramite CAN per impostazioni, telemetria e controllo stato.

Product Advantages

• Ampio intervallo ingresso AC: 274–487 VAC (380 VAC nominale, trifase)
• Ampia regolazione uscita DC: 20–200 VDC; potenza costante 100–200 VDC
• Potenza di uscita nominale: 20 kW
• Efficienza di picco: ≥96%
• Fattore di potenza ingresso elevato: ≥0,99 a pieno carico
• Bassa distorsione armonica: THD ≤5% (≥50% carico)
• Basso consumo in standby: <10 W
• Intervallo temperatura operativa: –40°C a +75°C
• Controllo digitale parallelo con sbilanciamento condivisione corrente ≤±5%
• Controllo intelligente della ventola con monitoraggio temperatura/uscita
• Supporto hot‑plug per installazione rapida
• Protezioni complete: sovra/sotto tensione ingresso, sovracorrente ingresso, perdita di fase, sovratensione uscita, limitazione corrente, corrente inversa, protezione temperatura

Key Parameters

• Modello: TH20F2010C8E-WT
• Potenza di uscita nominale: 20 kW
• Intervallo tensione uscita: 20–200 VDC
• Intervallo corrente uscita: 0,5–200 A
• Intervallo potenza costante: 100–200 VDC (20 kW)
• Efficienza di picco: ≥96%
• Ingresso AC (nominale): 380 VAC, trifase; intervallo 274–487 VAC
• Frequenza ingresso: 50/60 Hz ±5%
• Fattore di potenza: ≥0,99
• Sovratensione ingresso: 490 ±10 VAC
• Sottotensione ingresso: 270 ±10 VAC
• Accuratezza regolazione tensione: ≤±0,5%
• Accuratezza regolazione corrente: ≤±1%
• THD: ≤5%
• Sbilanciamento condivisione corrente: ≤±5%
• Tempo soft start: 3–8 s
• Cortocircuito: protezione con autoripristino
• Comunicazione: bus CAN

Operating Environment & Mechanical

• Temperatura operativa: –40°C a +75°C
• Umidità relativa: ≤95% (senza condensazione)
• Altitudine: ≤2000 m (derating oltre)
• Raffreddamento: raffreddamento a ventola
• Consumo in standby: <10 W
• Dimensioni (senza maniglia): 460 × 218 × 84 mm (L × P × H)
• Peso: ≤20 kg
• MTBF: 500.000 ore

Production & Test Overview
Prodotto in impianti certificati ISO9001 e IATF16949 con linee SMT automatizzate, saldatura a onda e linee di invecchiamento/test. Risorse di prova: camera semi‑anechoic EMC 3 m, analizzatori di potenza, camere temperatura/umidità e sistemi di prova di immunità transitoria per garantire conformità e affidabilità.

Typical Applications

• Moduli di alimentazione per stazioni di ricarica EV (caricatori rapidi, caricabatterie DC modulari)
• Integrator i di sistemi di ricarica e produttori di stazioni
• Infrastrutture di ricarica per flotte e siti commerciali
