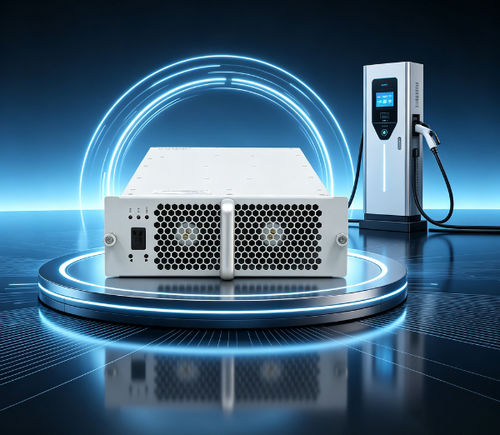

Modulo di carico per veicolo elettrico TH20T10025C7E-WT

VEDC

Introduzione del prodottoTH20T10025C7E-WT è un modulo di ricarica ad alta efficienza e alta densità di potenza sviluppato da Tonhe Technology per armadi batteria mobili. Il prodotto supporta la modalità di ingresso doppio AC e DC, combinando la ricarica della batteria dalla rete e la ricarica del veicolo dalla batteria. È conforme alle dimensioni del formato tre-moduli unificati di State Grid.

Panoramica prodotto

• Modalità ingresso doppio AC e DC
• Progettato per applicazioni in armadi batteria mobili
• Alta efficienza e alta densità di potenza; form factor conforme a State Grid (tre moduli unificati)

Dati tecniciModello: TH20T10025C7E-WT
Ingresso AC - Tensione di ingresso: Tensione nominale 380VAC, trifase senza neutro, intervallo operativo 274–487VAC
Ingresso AC - Frequenza: 50/60 ±5Hz
Ingresso AC - Fattore di potenza: ≥0,99
Ingresso AC - Protezione sovratensione: 490 ±10VAC
Ingresso AC - Protezione sottotensione: 270 ±10VAC
Uscita DC - Potenza nominale in uscita: 20kW
Uscita DC - Intervallo tensione in uscita: 50–1000VDC
Uscita DC - Intervallo corrente in uscita: 0,5–67A
Uscita DC - Intervallo potenza costante: 300–1000VDC uscita costante 20kW

Caratteristiche di uscitaEfficienza di picco: ≥96%
Tempo di avvio morbido: 3–8 s
Protezione cortocircuito: protezione ad autoripristino
Precisione regolazione tensione: ≤ ±0,5%
THD: ≤5%
Precisione regolazione corrente: ≤ ±1%
Sbilanciamento condivisione corrente: ≤ ±5%

Ambiente operativoTemperatura di esercizio: -40℃ a +75℃
Umidità relativa: ≤95% (senza condensazione)
Altitudine: ≤2000 m (riduzione oltre 2000 m)

Caratteristiche prodottoMetodo di raffreddamento: raffreddamento a ventola
Consumo in standby: <10 W
Protocollo di comunicazione: CAN (baud rate 125 kbps, livello fisico 5 V)
Impostazione indirizzo: display digitale e tasti di controllo
Dimensioni modulo (senza maniglia): 460 × 218 × 84 mm (L × W × H)
Peso: ≤13 kg
MTBF: 500.000 ore

Produzione e testLinee di produzione automatizzate e processo completo di produzione/test per moduli di ricarica EV intelligenti. Sviluppo e produzione con SMT, stampa automatica della pasta saldante, saldatura a onda, incapsulamento e test di invecchiamento. Laboratorio EMC e dotazioni di prova disponibili, inclusa camera semi-anechoica e analizzatori di potenza ad alte prestazioni per test caricatore.

GaranziaGaranzia standard: 12 mesi dalla ricezione della spedizione.

Specifiche tecniche

• Modello: TH20T10025C7E-WT
• Marca: Tonhe
• Potenza nominale in uscita: 20 kW
• Intervallo tensione uscita: 50–1000 VDC
• Intervallo corrente uscita: 0,5–67 A
• Efficienza di picco: ≥96%
• Tensione di ingresso (AC): 380 VAC nominale, trifase, intervallo 274–487 VAC
• Frequenza di ingresso: 50/60 ±5 Hz
• Fattore di potenza: ≥0,99
• Precisione regolazione tensione: ≤ ±0,5%
• Precisione regolazione corrente: ≤ ±1%
• THD: ≤5%
• Raffreddamento: a ventola
• Consumo in standby: < 10 W
• Dimensioni (L×W×H): 460 × 218 × 84 mm (senza maniglia)
• Peso: ≤13 kg
• MTBF: 500.000 ore
• Temperatura di esercizio: -40℃ a +75℃
• Umidità relativa: ≤95% (senza condensazione)
• Altitudine: ≤2000 m (riduzione oltre 2000 m)
• Comunicazione: CAN (125 kbps, 5 V)
