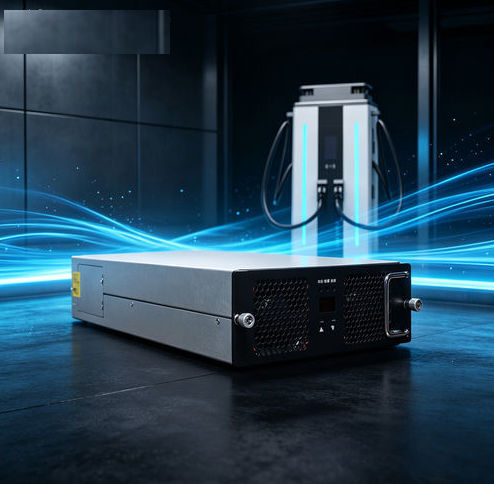

Modulo di carico per veicolo elettrico TH20GT7550C7-WT

VEDC

Introduzione del prodotto Il modulo di carica e scarica TH20GT7550C7-WT è un modulo AC/DC bidirezionale sviluppato da Tonhe Technology per l'interazione tra veicoli elettrici e rete elettrica (V2G). Il modulo adotta una modalità di dissipazione del calore intelligente con raffreddamento ad aria. Il prodotto supporta l'ingresso del sistema trifase a quattro fili (trifase + PE) lato CA 323Vac~456Vac (tensione di linea), potenza nominale di uscita 20kW, gamma di potenza costante lato CC 500~750Vdc per carica e scarica. Il modulo comunica con il monitor principale attraverso il bus CAN per realizzare l'impostazione dei parametri del modulo e controllarne lo stato di funzionamento. Riassunto tecnico (CA / CC) Lato CA: Gamma di tensione: 323VAC~456VAC Lato AC: Gamma di frequenza: 50/60Hz Lato CA: Protezione da sovratensione: >456VAC Lato CA: Protezione da sottotensione: <323VAC Lato CA: Efficienza (in avanti, CA→CC): ≥95% Lato CC: Potenza di uscita nominale: 20KW Lato CC: Gamma di tensione: 200-750VDC Lato CC: Gamma di corrente: 1-40A Lato CC: Gamma di potenza costante: 500-750VDC Lato CC: Efficienza (inversa, DC→AC): ≥95% Lato CC: Accuratezza della regolazione della tensione: ≤±0,5% Lato CC: THD: ≤5% Lato CC: Precisione della regolazione della corrente: ≤1% Ambiente operativo: Temperatura di lavoro: da -30℃ a 65℃ Ambiente operativo: Umidità relativa: ≤95% (senza condensa) Ambiente operativo: Altitudine: ≤2000m (declassamento sopra i 2000m) Caratteristiche del prodotto

• Metodo di raffreddamento: Raffreddamento a ventola (raffreddamento ad aria intelligente)
• Consumo di energia in standby: <10W
• Protocollo di comunicazione: CAN (comunicazione CAN bus per l'impostazione dei parametri e il controllo)
• Impostazione dell'indirizzo: Display digitale e funzionamento a pulsanti
• Dimensioni compatte: 460 mm × 218 mm × 84 mm (P × L × A)
• Peso ridotto: ≤11 kg
• Alta affidabilità: MTBF 500.000 ore

Capacità di produzione e collaudo Produzione automatizzata di moduli di ricarica smart EV con linee di assemblaggio SMT complete, stampa e ispezione automatica della pasta saldante, saldatura a onda, linea di spruzzatura protettiva e linea di rilevamento dell'invecchiamento. La capacità produttiva annuale di moduli di ricarica supera le 500.000 unità. L'azienda possiede le certificazioni di gestione della qualità ISO9001 e IATF16949. Il centro di collaudo comprende strutture e attrezzature di livello mondiale per la compatibilità elettromagnetica e l'immunità ai transitori, per un collaudo completo dei moduli di ricarica. FAQ (selezionate)

• Q: Qual è il protocollo di comunicazione del modulo? R: CAN; baud rate CAN 125 kb/s; livello di tensione CAN 5 V.
• Q: I moduli supportano il riempimento con colla? R: Sì, tutti i moduli della serie supportano il riempimento con colla.
• Q: Quali sono i metodi di installazione supportati? R: Il modulo di ricarica può essere installato in orizzontale, su un lato o capovolto.
• Q: Come vengono gestite le spedizioni? R: Per i piccoli ordini, la merce può essere spedita tramite corrieri espressi (FedEx, DHL, UPS). Per le grandi spedizioni, il trasporto avviene via mare o via aerea in container.
• D: Quali sono i tempi di consegna tipici? R: Per piccoli ordini/campioni: campioni in magazzino; per ordini di produzione, in genere circa 7 giorni per lotti di almeno 10 pezzi; ordini più grandi o personalizzati possono richiedere circa 35 giorni per coordinare la produzione.
• Q: Quali sono i termini di pagamento? R: I termini standard sono 100% T/T in anticipo; le opzioni negoziabili per una cooperazione consolidata includono 50% anticipo / 50% prima della consegna o 30% anticipo / 70% quando le merci sono pronte.
• Q: Sono disponibili servizi di personalizzazione? R: Sono disponibili soluzioni OEM e ODM, compresa la targhetta personalizzata (nome dell'azienda, logo, numero di modello), il colore e la forma in base alle esigenze del cliente.
• Q: Qual è la garanzia? R: La garanzia standard è di 12 mesi dal ricevimento della spedizione.
• Q: Assistenza post-vendita? R: L'assistenza post-vendita può essere fornita online e in loco, a seconda del contratto e delle condizioni; viene offerto un programma di risposta 24 ore su 24 per il supporto all'assistenza.
• Q: Certificazioni e mercati? R: L'azienda è in possesso delle certificazioni ISO9001 e IATF16949; i prodotti hanno le certificazioni CE, TUV e altre e sono stati esportati in diversi paesi.

caratteristiche / caratteristiche tecniche

• Modello: TH20GT7550C7-WT
• Marca: Tonhe
• Codice / Articolo: 850440
• Campo di tensione CA: 323VAC ~ 456VAC
• Frequenza AC: 50/60Hz
• Protezione da sovratensione AC: >456VAC
• Protezione da sottotensione AC: <323VAC
• AC→Efficienza DC: ≥95%
• Potenza di uscita nominale DC: 20 kW
• Tensione DC: 200-750 VDC
• Corrente DC: 1-40 A
• Campo di potenza costante DC: 500-750 VDC
• Efficienza DC→AC: ≥95%
• Precisione della regolazione della tensione: ≤±0.5%
• THD: ≤5%
• Accuratezza della regolazione della corrente: ≤1%
• Temperatura di funzionamento: da -30℃ a 65℃
• Umidità relativa: ≤95% (senza condensa)
• Altezza: ≤2000 m (declassamento sopra i 2000 m)
• Metodo di raffreddamento: Raffreddamento a ventola (raffreddamento ad aria intelligente)
• Consumo di energia in standby: <10 W
• Protocollo di comunicazione: CAN (125 kb/s, livello 5 V)
• Impostazione e visualizzazione dell'indirizzo: Schermo digitale e funzionamento a pulsanti
• Dimensioni (P×L×A): 460 mm × 218 mm × 84 mm
• Peso: ≤11 kg
• MTBF: 500.000 ore
