Modulo di potenza ACDC TH20F10025C7E-WT

Introduzione del prodotto

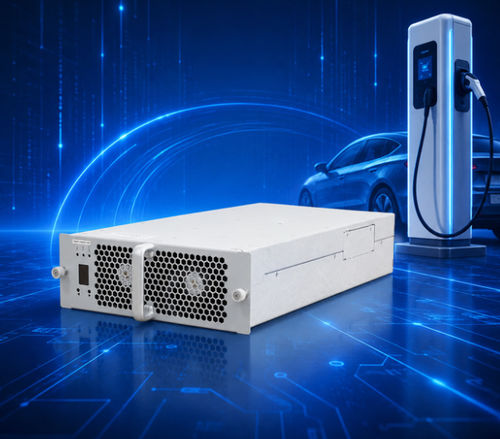

Il TH20F10025C7E-WT è un modulo di alimentazione AC/DC per ricarica rapida da 20 kW per colonnine di ricarica VE, progettato per elevata efficienza, alta densità di potenza e ampia gamma di potenza costante. Supporta ingresso trifase 274–487 Vac e fornisce potenza nominale di 20 kW con intervallo di potenza costante da 300 a 1000 Vdc. Raffreddamento a ventola e comunicazione CAN per configurazione parametri e controllo stato.

Vantaggi del prodotto

• Ampia gamma di potenza costante: 300–1000 VDC
• Basso consumo in standby: <10 W
• Bassa distorsione armonica totale: ≤5%
• Ampia temperatura operativa: -40℃ a +75℃
• Elevata efficienza di picco: ≥96%

Ingresso AC
Tensione nominale: 380 Vac (trifase), intervallo operativo 274–487 Vac. Frequenza: 50 ±5 Hz. Fattore di potenza ≥0.99. Protezioni sovra/sotto tensione ingresso: 490±10 Vac / 270±10 Vac.

Uscita DC
Potenza nominale in uscita: 20 kW. Intervallo tensione uscita: 50–1000 Vdc. Intervallo corrente uscita: 0,5–67 A. Potenza costante di 20 kW tra 300–1000 Vdc. Efficienza di picco ≥96%. Soft start: 3–8 s. Protezioni: auto-recupero in cortocircuito, precisione regolazione tensione ≤±0,5%, corrente ≤±1%, sbilanciamento condivisione corrente ≤±5%, THD ≤5%.

Ambiente di funzionamento
Temperatura di esercizio: -40℃ a +75℃. Umidità relativa ≤95% (senza condensa). Altitudine ≤2000 m (riduzione prestazioni oltre 2000 m).

Caratteristiche del prodotto
Raffreddamento: ventilazione con ventola. Consumo in standby <10 W. Comunicazione: CAN (125 kbps, 5 V). Impostazione indirizzo tramite display e tasti. Dimensioni: 460 × 218 × 84 mm (L×P×A). Peso ≤13 kg. MTBF: 500.000 ore. Supporta incapsulamento con resina e diverse orientazioni di installazione (orizzontale, verticale, capovolta; l'installazione capovolta può richiedere un pannello frontale personalizzato).

Produzione e test
Prodotto secondo i sistemi qualità ISO9001 e IATF16949. Linee di produzione comprendono SMT, stampa e ispezione automatica pasta saldante, saldatura ad onda e assemblaggio automatizzato; capacità annua >500.000 moduli. Centro test con laboratorio EMC certificato CNAS, camera semi-anechoica 3 m e attrezzature di prova avanzate. Certificazioni: CE, TUV, ecc.

Specifiche tecniche

• Modello: TH20F10025C7E-WT
• Marca: TonHe
• Potenza nominale: 20 kW
• Intervallo tensione uscita: 50–1000 Vdc (300–1000 Vdc potenza costante 20 kW)
• Intervallo corrente uscita: 0,5–67 A
• Tensione ingresso: 380 Vac nominale (274–487 Vac)
• Frequenza ingresso: 50 ±5 Hz
• Fattore di potenza: ≥0,99
• Efficienza di picco: ≥96%
• THD: ≤5%
• Consumo standby: <10 W
• Temperatura di esercizio: -40℃ a +75℃
• Raffreddamento: Ventola
• Dimensioni: 460 × 218 × 84 mm
• Peso: ≤13 kg
• MTBF: 500.000 ore
• Comunicazione: CAN (125 kbps, 5 V)
