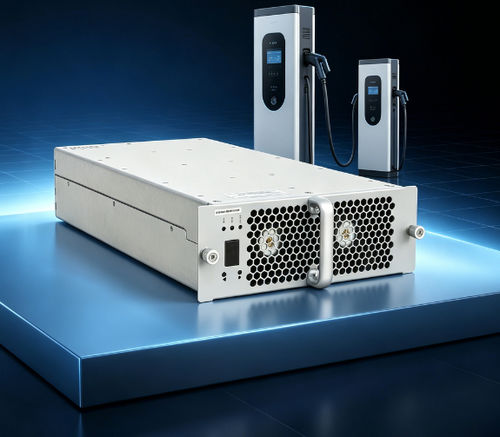

Modulo di potenza SiC TH20T10025C7E-WT

ACDC

Introduzione del prodotto
Il TH20T10025C7E-WT è un modulo di ricarica sviluppato da Tonhe Technology per armadi batteria mobili. Supporta ingresso duale AC e DC per combinare la ricarica dalla rete e la ricarica veicolo dalla batteria e rispetta le dimensioni del modulo unificato di State Grid.

Dati tecnici
Modello: TH20T10025C7E-WT

Ingresso AC
Tensione nominale: 380 VAC, trifase (senza neutro). Campo operativo: 274–487 VAC
Frequenza di ingresso: 50/60 ±5 Hz
Fattore di potenza in ingresso: ≥0,99
Protezione sovratensione ingresso: 490 ±10 VAC
Protezione sottotensione ingresso: 270 ±10 VAC

Uscita DC
Potenza di uscita nominale: 20 kW
Gamma di tensione di uscita: 50–1000 VDC
Gamma di corrente di uscita: 0,5–67 A
Gamma di potenza costante: 300–1000 VDC → uscita costante 20 kW

Caratteristiche di uscita
Efficienza massima: ≥96 %
Tempo di soft start: 3–8 s
Protezione da cortocircuito: protezione di autoripristino
Precisione regolazione tensione: ≤±0,5 %
THD: ≤5 %
Precisione regolazione corrente: ≤±1 %
Sbilanciamento condivisione corrente: ≤±5 %

Ambiente operativo
Temperatura di funzionamento: -40℃ a +75℃
Umidità relativa: ≤95 % (senza condensazione)
Altitudine: ≤2000 m (derating sopra 2000 m)

Caratteristiche del prodotto
Metodo di raffreddamento: raffreddamento a ventilatore
Consumo in standby: <10 W
Protocollo di comunicazione: CAN
Impostazione indirizzo: display digitale e comandi a tasti
Dimensioni modulo (senza maniglia): 460 × 218 × 84 mm (L × P × A)
Peso: ≤13 kg
MTBF: 500.000 ore

Centro di produzione e test
Tonhe Technology è certificata ISO 9001 e IATF 16949. La produzione comprende 2 linee SMT completamente automatiche, stampa e ispezione automatica della pasta saldante, linea di assemblaggio con saldatura a onda, linea automatizzata di verniciatura protettiva, linee di test di invecchiamento e attrezzature produttive avanzate. La produzione annua supera i 500.000 moduli di ricarica in oltre 50 processi produttivi.

Specifiche

• Modello: TH20T10025C7E-WT
• Marca: Tonhe
• Codice doganale: 8504409999
• Tensione di ingresso AC: 380 VAC nominale (274–487 VAC in funzionamento)
• Frequenza di ingresso AC: 50/60 ±5 Hz
• Potenza di uscita DC nominale: 20 kW
• Tensione di uscita DC: 50–1000 VDC
• Corrente di uscita DC: 0,5–67 A
• Efficienza massima: ≥96 %
• Soft start: 3–8 s
• Precisione regolazione tensione: ≤±0,5 %
• Temperatura di funzionamento: -40℃ a +75℃
• Umidità: ≤95 % (senza condensazione)
• Dimensioni: 460 × 218 × 84 mm (L × P × A)
• Peso: ≤13 kg
• MTBF: 500.000 ore
