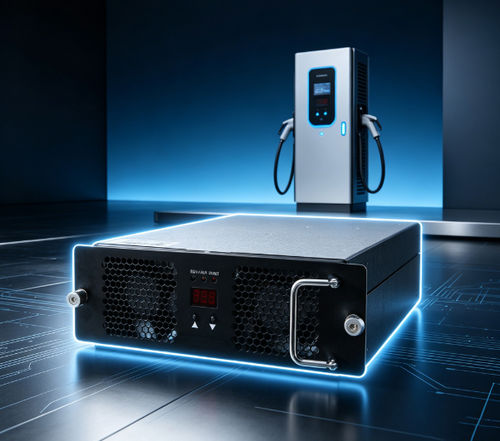

Modulo di potenza digitale TH20GT7550C7-WT

DCAC

Introduzione al prodotto
Il modulo TH20GT7550C7-WT è un modulo di carica/scarica AC/DC bidirezionale sviluppato da Tonhe per applicazioni V2G (vehicle-to-grid). Utilizza dissipazione del calore ad aria intelligente (raffreddamento a ventola) e supporta ingresso AC trifase a quattro conduttori. Potenza nominale in uscita 20 kW. L'intervallo di potenza costante lato DC è 500–750 VDC per carica e scarica. Comunicazione e configurazione tramite bus CAN con il controllo principale.

Specifiche AC e DC (riassunto)
Lato AC
Intervallo di tensione: 323 VAC–456 VAC (trifase 4 fili)
Frequenza: 50/60 Hz
Protezione sovratensione: >456 VAC
Protezione sottotensione: <323 VAC
Efficienza (AC → DC): ≥95%

Lato DC
Potenza nominale in uscita: 20 kW
Intervallo di tensione: 200–750 VDC
Intervallo di corrente: 1–40 A
Intervallo di potenza costante: 500–750 VDC
Efficienza (DC → AC): ≥95%
Precisione regolazione tensione: ≤±0,5%
THD: ≤5%
Precisione regolazione corrente: ≤1%

Ambiente operativo
Temperatura di esercizio: -30℃ a 65℃
Umidità relativa: ≤95% (senza condensa)
Altitudine: ≤2000 m (derating sopra 2000 m)

Caratteristiche del prodotto

• Metodo di raffreddamento: raffreddamento a ventola
• Consumo in standby: <10 W
• Protocollo di comunicazione: CAN (bus CAN)
• Impostazione indirizzo/parametri: display digitale e pulsanti
• Dimensioni: 460 mm × 218 mm × 84 mm (P × L × A)
• Peso: ≤11 kg
• MTBF: 500.000 ore

Modello / Marca / Codice

• Modello: TH20GT7550C7-WT
• Marca: Tonhe
• Codice: 850440

Produzione e test
Produzione automatizzata con linee SMT e di assemblaggio, ispezione pasta saldante, saldatura a onda, verniciatura, linee di aging e controllo qualità completo. Tonhe dispone di certificazioni ISO9001 e IATF16949. Il centro test include camera EMC semi-anechoica e strumentazione quali analizzatori di potenza, camere climatiche e sistemi di prova di immunità transitoria. Certificazioni CE/TUV disponibili.

Imballaggio e spedizione (sintesi)
Ordini piccoli: corrieri espressi (FedEx, DHL, UPS). Spedizioni grandi: via mare o aria in container. Tempi di produzione per lotti in funzione della quantità e delle personalizzazioni.

Domande tecniche frequenti

• Protocollo di comunicazione: CAN, velocità tipica 125 kb/s, livello CAN 5 V.
• Potting/incapsulamento: la serie supporta riempimento con adesivo su richiesta.
• Installazione: montaggio orizzontale, verticale sul lato o capovolto (installazione capovolta può richiedere personalizzazione del pannello frontale).
• Tempi di consegna: campioni possibili a stock; tempi per lotti secondo quantità (es. ~35 giorni per ordini grandi o personalizzati).
• Termini di pagamento: condizioni standard di fabbrica, negoziabili per partnership a lungo termine.
• Garanzia: 12 mesi dalla ricezione della spedizione.

Caratteristiche / specifiche tecniche

• Modello: TH20GT7550C7-WT
• Ingresso AC: 323 VAC–456 VAC, 50/60 Hz (trifase, 4 fili)
• Intervallo DC: 200–750 VDC
• Corrente DC: 1–40 A
• Intervallo potenza costante DC: 500–750 VDC
• Potenza nominale DC: 20 kW
• Efficienza: ≥95% (AC→DC, DC→AC)
• THD: ≤5%
• Precisione regolazione tensione: ≤±0,5%
• Precisione regolazione corrente: ≤1%
• Raffreddamento: ventola
• Standby: <10 W
• Comunicazione: CAN (125 kb/s, 5 V)
• Interfaccia: display digitale e pulsanti
• Dimensioni: 460 × 218 × 84 mm
• Peso: ≤11 kg
• MTBF: 500.000 ore
• Temperatura operativa: -30℃ a 65℃
• Umidità: ≤95% senza condensa
• Altitudine: ≤2000 m (derating sopra)
