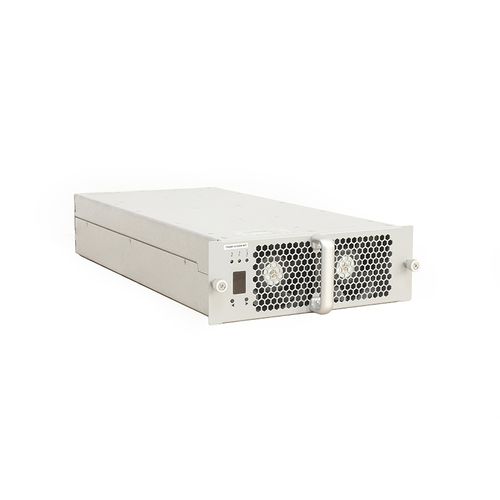

Modulo di potenza SiC TH20F1210C8E-WT

ACDC

Product Introduction
Il TH20F1210C8E-WT è un modulo di carica AC/DC da 20 kW progettato per colonnine di ricarica EV. Supporta ingresso trifase a ampio intervallo (tre fasi + PE) 260–520 VAC e fornisce un'uscita DC nominale di 20 kW con funzionamento a potenza costante nella gamma 100–120 V CC. Il modulo utilizza raffreddamento ad aria intelligente e comunica con il controller principale tramite CAN bus per la configurazione dei parametri e il controllo operativo.

Product Advantages

• Ampio intervallo di tensione d'ingresso AC: 260–520 VAC
• Ampia regolazione uscita DC: 20–120 V CC
• Funzionamento a potenza costante: 20 kW a 100–120 V CC
• Alta efficienza (picchi documentati ≥94% / tabella parametrica ≥96%)
• Fattore di potenza elevato: ≥0,99 a pieno carico
• Bassa distorsione armonica: ≤5% oltre metà carico
• Basso consumo in standby: <10 W
• Intervallo temperatura di esercizio: -40 °C a +75 °C
• Controllo digitale in parallelo per squilibrio di condivisione corrente <±5%
• Controllo ventola intelligente in base a temperatura, tensione e corrente d'uscita
• Supporto hot-plug per installazione rapida
• Protezioni complete: sovra/sotto tensione/overcurrent/perdita di fase in ingresso; sovratensione/limitazione corrente/corrente inversa in uscita; rilevamento/protezione temperatura; autoripristino su cortocircuito

Parametric Performance (selected key parameters)
Modello: TH20F1210C8E-WT

Ingresso AC: Tensione nominale 380 VAC (trifase), intervallo operativo 274–487 VAC; frequenza 50/60 ±5 Hz; fattore di potenza ≥0,99; protezione sovratensione ingresso ≈490±10 VAC; protezione sotto tensione ingresso ≈270±10 VAC.

Uscita DC: Potenza nominale 20 kW; intervallo tensione uscita 20–120 V CC; intervallo corrente 0,5–200 A; 20 kW costanti tra 100–120 V CC; efficienza di picco riportata ≥94% / ≥96%; soft-start 3–8 s; autoripristino su cortocircuito; regolazione tensione ≤±0,5%; regolazione corrente ≤±1%; THD ≤5%; squilibrio condivisione ≤±5%.

Operating environment
Temperatura di esercizio: -40 °C a +75 °C; umidità relativa ≤95% senza condensa; altitudine ≤2000 m (derating oltre 2000 m).

Product features
Raffreddamento: ventilazione intelligente; consumo standby <10 W; comunicazione: CAN bus con monitor principale; impostazione indirizzo/UI: display digitale con tasti; supporto hot-plug; dimensioni (senza maniglia): 460 × 218 × 84 mm; peso ≤20 kg; MTBF ≈500 000 ore.

Technical specifications

• Modello: TH20F1210C8E-WT
• Potenza uscita DC nominale: 20 kW
• Intervallo tensione uscita DC: 20–120 V CC
• Intervallo corrente uscita DC: 0,5–200 A
• Potenza costante: 20 kW a 100–120 V CC
• Tensione ingresso AC nominale: 380 VAC (trifase); funzionamento 274–487 VAC (supporta 260–520 VAC)
• Frequenza ingresso: 50/60 ±5 Hz
• Fattore di potenza (carico pieno): ≥0,99
• THD (oltre metà carico): ≤5%
• Efficienza: picchi riportati ≥94% / tabella parametrica ≥96%
• Consumo standby: <10 W
• Soft start: 3–8 s
• Protezioni: OVP/UVP/OCP/perdita fase in ingresso; OVP/limitazione corrente/protezione inversa in uscita; rilevamento temperatura; autoripristino su cortocircuito
• Raffreddamento: ventola (controllo intelligente)
• Comunicazione: CAN bus
• Indirizzamento/UI: display digitale con tasti
• Dimensioni (senza maniglia): 460 × 218 × 84 mm
• Peso: ≤20 kg
• Temperatura di esercizio: -40 °C a +75 °C
• Umidità: ≤95% senza condensa
• Altitudine: ≤2000 m (derating oltre)
• MTBF: 500 000 ore
