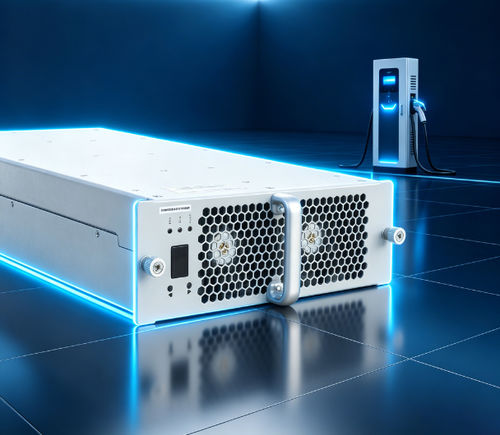

Modulo di carico VE TH20T10025C7E-WT

per veicolo elettricoDC

Sintesi del prodotto TH20T10025C7E-WT è un modulo di ricarica ad alta efficienza e ad alta densità di potenza sviluppato appositamente da Tonhe Technology per il cabinet della batteria mobile. Supporta la modalità a doppio ingresso CA e CC, combinando la ricarica della batteria dalla rete elettrica e la ricarica del veicolo dalla batteria. Soddisfa i requisiti dimensionali dei tre moduli unificati della Rete di Stato. Caratteristiche principali

• Modalità a doppio ingresso CA e CC (supporta la ricarica della batteria dalla rete elettrica e la ricarica del veicolo dalla batteria)
• Alta efficienza e alta densità di potenza; efficienza di picco ≥96%
• Progettato per soddisfare le dimensioni del modulo unificato della Rete di Stato
• Raffreddamento a ventola; consumo energetico in standby <10W
• Comunicazione: CAN (baud rate CAN 125kbs; livello di tensione CAN 5V)
• Schermo digitale e tasti per le impostazioni di indirizzo/operazione

Specifiche elettriche (selezionate) Modello: TH20T10025C7E-WT Ingresso CA: Tensione nominale: 380VAC, trifase senza linea centrale; intervallo operativo 274-487VAC Frequenza di ingresso: 50/60±5Hz Fattore di potenza in ingresso: ≥0,99 Protezione da sovratensione in ingresso: 490±10VAC Protezione da sottotensione in ingresso: 270±10VAC Uscita CC: Potenza nominale in uscita: 20kW Gamma di tensione di uscita: 50~1000VDC Gamma di corrente di uscita: 0.5~67A Gamma di potenza costante in uscita: quando l'uscita è 300-1000VDC, uscita costante di 20kW Caratteristiche dell'uscita: Efficienza di picco: ≥96% Tempo di avvio graduale: 3~8 s Protezione da cortocircuito: protezione auto-arrotolante Accuratezza della regolazione della tensione: ≤±0,5% THD: ≤5% Accuratezza della regolazione della corrente: ≤±1% Squilibrio di ripartizione della corrente: ≤±5% Meccanica e affidabilità Dimensioni del modulo (senza maniglia): 460 × 218 × 84 mm (L × W × H); Peso: ≤13 kg; MTBF: 500.000 ore. Ambiente operativo Temperatura di funzionamento: da -40 °C a +75 °C; Umidità relativa: ≤95% (senza condensa); Altitudine: ≤2000 m (declassamento sopra i 2000 m). Capacità di produzione e test Linee di produzione automatizzate con SMT, stampa e ispezione automatica della pasta saldante, saldatura a onda, spruzzatura automatica e rilevamento dell'invecchiamento; capacità di produzione annuale citata come >500.000 moduli di ricarica. Le capacità di test includono una camera EMC semi-anecoica di 3 metri di livello mondiale, carico elettrico Chroma, sorgente AC, analizzatore di potenza Yokogawa WT, multimetri ad alta precisione, camere di temperatura e umidità, sistema di test di immunità ai transitori AXOS8 e laboratorio di immunità ai transitori HAEFELY. Informazioni aggiuntive sul prodotto Il prodotto include curve caratteristiche di tensione-corrente di uscita per l'ingresso CA e CC (curve fornite nella documentazione del prodotto). Nella documentazione del prodotto sono incluse immagini e foto di produzione/test. FAQ (selezionato, tecnico)

• Protocollo di comunicazione: CAN (125 kbs; livello 5 V)
• Riempimento di colla: supportato per la serie di moduli
• Metodi di installazione supportati: orizzontale, laterale in piedi o capovolto (l'installazione capovolta può richiedere un pannello frontale senza maniglia)
• Garanzia: standard 12 mesi dal ricevimento della spedizione

Caratteristiche/Specifiche tecniche

• Modello: TH20T10025C7E-WT
• Brand: Tonhe
• Tensione nominale in ingresso: 380 VCA (trifase senza linea centrale); intervallo di funzionamento 274-487 VCA
• Frequenza in ingresso: 50/60 ±5 Hz
• Fattore di potenza in ingresso: ≥0,99
• Potenza nominale in uscita: 20 kW
• Ambito di tensione in uscita: 50-1000 VDC
• Campo di corrente in uscita: 0.5-67 A
• Potenza costante: 20 kW per uscita 300-1000 VDC
• Efficienza di picco: ≥96%
• Avvio graduale: 3-8 s
• Protezione da cortocircuito: self-rollback
• Accuratezza di regolazione della tensione: ≤±0,5%
• THD: ≤5%
• Accuratezza di regolazione della corrente: ≤±1%
• Squilibrio di ripartizione della corrente: ≤±5%
• Raffreddamento: raffreddamento a ventola
• Consumo in standby: <10 W
• Comunicazione: CAN
• Impostazione indirizzo: display digitale e tasti
• Dimensioni (senza maniglia): 460 × 218 × 84 mm
• Peso: ≤13 kg
• MTBF: 500.000 ore
