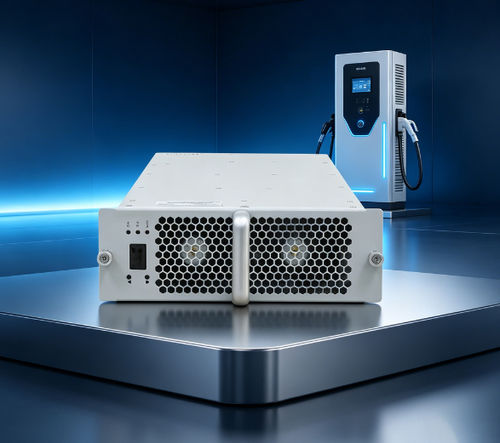

Modulo di potenza digitale TH20F10025C7E-WT

ACDC

Introduzione al prodotto
TH20F10025C7E-WT è un modulo di carica AC/DC progettato per colonnine di ricarica per veicoli elettrici. Fornisce una potenza di uscita nominale di 20 kW, un ampio intervallo di potenza costante (300–1000 VDC) e supporta ingresso trifase da 274 Vac a 487 Vac. Il modulo utilizza gestione termica ad aria intelligente e comunica con il controller principale tramite bus CAN per la configurazione dei parametri e il controllo dello stato operativo.

Vantaggi del prodotto

• Ampio intervallo di potenza costante: 300–1000 VDC
• Consumo in standby molto basso: <10 W
• Bassa distorsione armonica totale (THD): ≤5%
• Ampio intervallo di temperatura di esercizio: -40℃ a +75℃
• Alta efficienza massima: ≥96%

Prestazioni parametriche
Ingresso AC:
- Tensione nominale: 380 Vac, trifase (senza neutro); intervallo operativo 274–487 Vac
- Frequenza: 50 ±5 Hz
- Fattore di potenza in ingresso: ≥0,99
- Protezione sovratensione ingresso: 490 ±10 Vac
- Protezione sottotensione ingresso: 270 ±10 Vac

Uscita DC:
- Potenza di uscita nominale: 20 kW
- Intervallo tensione di uscita: 50–1000 VDC
- Intervallo corrente di uscita: 0,5–67 A
- Intervallo potenza costante: 20 kW mantenuti per Vout 300–1000 VDC
- Efficienza di picco: ≥96%
- Tempo di soft start: 3–8 s
- Protezione corto circuito: autorecovery/reset automatico
- Precisione regolazione tensione: ≤±0,5%
- THD: ≤5%
- Precisione regolazione corrente: ≤±1%
- Sbilanciamento condivisione corrente: ≤±5%

Ambiente operativo
- Temperatura di esercizio: -40℃ a +75℃
- Umidità relativa: ≤95% (senza condensazione)
- Altitudine: ≤2000 m (derating sopra 2000 m)

Caratteristiche del prodotto
- Metodo di raffreddamento: raffreddamento a ventola (controllo intelligente)
- Consumo in standby: <10 W
- Protocollo di comunicazione: CAN (baud tipico 125 kbps, livello 5 V)
- Impostazione indirizzo/parametri: display digitale e tasti di controllo
- Dimensioni modulo: 460 × 218 × 84 mm (L × P × A)
- Peso: ≤13 kg
- MTBF: 500.000 ore

Note tecniche aggiuntive
- Caratteristica d'uscita: 20 kW costanti nella gamma 300–1000 VDC
- Corrente d'uscita 0,5–67 A per diversi requisiti veicolo
- Protezioni: soft start 3–8 s, regolazione precisa tensione/corrente, recupero automatico dopo cortocircuito

Produzione e capacità di prova
TonHe Technology possiede certificazioni ISO9001 e IATF16949. La produzione include linee SMT automatiche, stampa e ispezione pasta saldante, saldatura a onda, rivestimento protettivo e linee di aging/test. Capacità produttiva annua superiore a 500.000 moduli di carica con oltre 50 processi produttivi.

Centro prove
Strumenti di prova: laboratorio EMC certificato CNAS con camera semi-anechoic da 3 m, carichi Chroma, sorgenti AC, analizzatori di potenza Yokogawa WT1800, camere ambientali (temperatura e umidità) e sistemi di prova di immunità transitoria AXOS8.

FAQ / Dettagli pratici

• Comunicazione: CAN; baud tipico 125 kbps; livello CAN 5 V.
• Incapsulamento: la serie supporta il riempimento con resina (potting).
• Installazione: può essere installato orizzontalmente, su lato o capovolto; l'installazione capovolta può richiedere un pannello frontale senza maniglia personalizzato.
• Personalizzazione: OEM/ODM disponibili; la targhetta può riportare nome azienda, logo e modello; colore e forma personalizzabili.
• Garanzia: 12 mesi standard dalla ricezione della spedizione.

Specifiche tecniche

• Modello: TH20F10025C7E-WT
• Marca: TonHe
• Potenza di uscita nominale: 20 kW
• Intervallo tensione di uscita: 50–1000 VDC (potenza costante 300–1000 VDC)
• Intervallo corrente di uscita: 0,5–67 A
• Efficienza di picco: ≥96%
• Consumo in standby: <10 W
• THD: ≤5%
• Temperatura di esercizio: -40℃ a +75℃
• Raffreddamento: raffreddamento a ventola
• Comunicazione: CAN
• Dimensioni (L×P×A): 460 × 218 × 84 mm
• Peso: ≤13 kg
• MTBF: 500.000 ore
