Analizzatore di risposta in frequenza UHV-310

per rete elettricaper testportatile

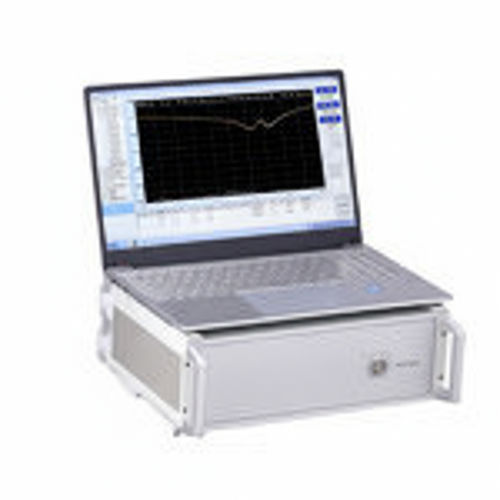

L'UHV-310 SFRA è un analizzatore di risposta in frequenza a sweep composto da host principale e laptop, progettato per rilevare guasti interni agli avvolgimenti dei trasformatori mediante Frequency Response Analysis (FRA) con sweep lineare e segmentato fino a 1 MHz.

Introduzione del prodotto

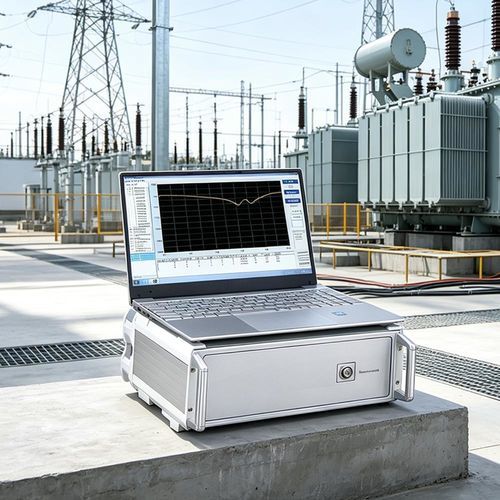

Lo strumento misura i parametri caratteristici degli avvolgimenti interni del trasformatore e applica la FRA per identificare con precisione deformazioni dell'avvolgimento, rigonfiamenti, spostamenti, inclinazioni, cortocircuiti tra spire e guasti tra fasi. È adatto a ispezioni in campo e di laboratorio e integra software su laptop con generazione automatica dei rapporti.

Caratteristiche tecniche

• Microprocessore ad alta velocità e ad alta integrazione per acquisizione dati e controllo di precisione.
• Interfaccia USB diretta per trasferimento dati cablato verso il laptop.
• Connettività wireless Bluetooth per scambio dati durante le operazioni in campo.
• Tecnologia DDS avanzata di sweep digitale per la diagnosi accurata di distorsioni dell'avvolgimento, rigonfiamenti, spostamenti, inclinazioni, cortocircuiti tra spire e guasti tra fasi.
• Acquisizione dual-channel 16 bit con misurazione in dB ad alta risoluzione per migliorare la precisione del segnale.
• Ampiezza di uscita regolabile via software, picco fino a 10 V.
• Generazione automatizzata dei rapporti: il sistema crea rapporti di prova in formato Word elettronico.
• Alta ripetibilità delle misurazioni: ripetibilità delle prove in fase superiore al 99,5 % per la stessa fase dell'avvolgimento.
• Trattamenti superficiali delle schede PCB per resistenza all'umidità e ai gas corrosivi.
• Modalità di misura flessibili: supporto per sweep lineare e segmentato, compatibile con le metodologie tecniche diffuse.
• Opzioni di visualizzazione per assi di frequenza lineari e logaritmici conformi agli standard nazionali per i rapporti ampiezza-frequenza.

Parametri / specifiche tecniche

• Intervallo di misura sweep lineare: (1 kHz) ～ (1 MHz)
• Intervallo sweep segmentato: (0,5 kHz) ～ (1 MHz), suddiviso in segmenti:
  • (0,5 kHz) ～ (10 kHz)
  • (10 kHz) ～ (100 kHz)
  • (100 kHz) ～ (500 kHz)
  • (500 kHz) ～ (1000 kHz)
• Intervallo di ampiezza: (-100 dB) ～ (+20 dB)
• Precisione di ampiezza: +20 dB ～ -60 dB: ±1 dB; -60 dB ～ -100 dB: ±2 dB
• Precisione dello sweep: 0,01 %
• Impedenza di ingresso segnale: 1 MΩ
• Impedenza di uscita segnale: 50 Ω
• Tasso di ripetizione del test in fase: 99,5 %
• Dimensioni strumento: 300 × 340 × 120 mm
• Dimensioni valigia in lega di alluminio: 310 × 400 × 330 mm
• Peso: 10 kg

Documentazione

• Generazione automatica di rapporti Word; manuale utente e certificato di taratura disponibili in PDF su richiesta.
