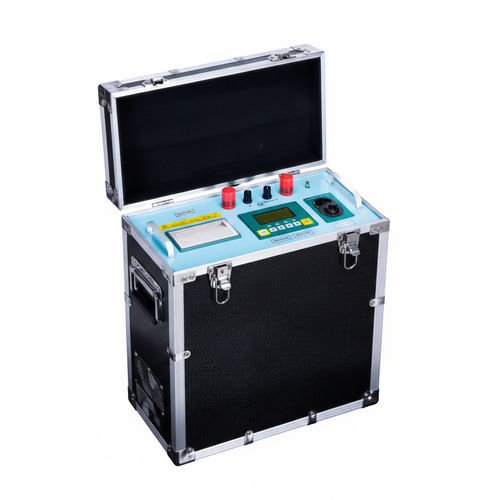

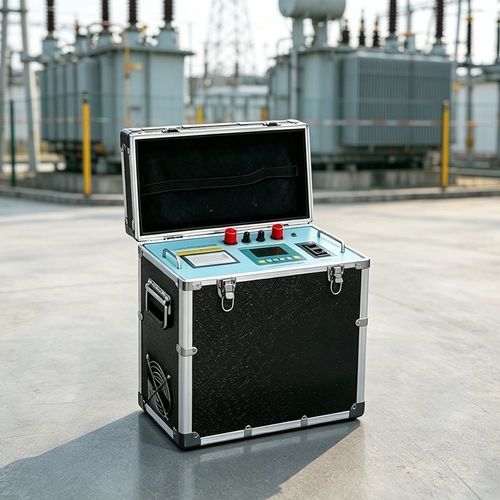

Tester per trasformatore UHV-20A

ad alta tensionedi bassa resistenzaportatile

L'UHV-20A è un tester portatile della resistenza d'avvolgimento in CC progettato per misurare la resistenza in corrente continua degli avvolgimenti di trasformatori e reattori ad alta tensione. Fornisce misure rapide e ripetibili e integra protezioni e funzioni di scarica per prove di accettazione, manutenzione e regolazione dei prese.

Caratteristiche del prodotto

• Compatto e portatile: dimensioni e peso ridotti per l'uso in campo.
• Operazione semplice: comandi intuitivi per prove efficaci.
• Misurazioni rapide e accurate: acquisizione ad alta velocità con risultati stabili e riproducibili.
• Sicurezza avanzata: scarica automatica e indicazione di scarica, protezioni contro FEM inversa, interruzione di circuito e perdita di alimentazione.

Trasporto e stoccaggio

• Trasporto: utilizzare casse di legno e materiale ammortizzante per evitare danni; se non si usano casse di legno, non impilare casualmente i dispositivi — massimo strati di imballaggio: due; il pannello dello strumento deve essere rivolto verso l'alto durante il trasporto.
• Stoccaggio: conservare lo strumento in un locale asciutto, pulito e ventilato, privo di gas corrosivi; posizionare un tampone antiumidità sotto lo strumento; evitare impilamenti casuali senza imballaggio in legno.

Applicazioni

• Collaudi di accettazione, manutenzione e regolazione prese dei trasformatori di potenza e apparecchiature induttive ad alta tensione.

Specifiche tecniche

• Modello: UHV-20A
• Corrente di misura: 1 A, 5 A, 10 A, 20 A
• Intervallo di misura: 1 A: 10 mΩ ~ 20 Ω; 5 A: 1 mΩ ~ 4 Ω; 10 A: 1 mΩ ~ 2 Ω; 20 A: 1 mΩ ~ 1 Ω
• Precisione: ±0,2% (intervallo completo)
• Memoria dati: 255 registrazioni
• Display: LCD; visualizzazione della resistenza: 4 1/2 cifre
• Risoluzione massima: 0,1 mΩ
• Alimentazione: AC 220 V ±22 V, 50 Hz ±2 Hz (fusibile 5 A)
• Potenza dissipabile massima: 300 W (corrente di prova: 10 A/ora)
• Ambiente di lavoro: temperatura 0 ℃ ~ 40 ℃; umidità relativa ≤ 80% RH
• Dimensioni: 200 × 400 × 280 mm
• Peso: 6 kg (inclusi accessori)
