Tester di fase UHV-4000

elettricoantifurtoper trasformatore

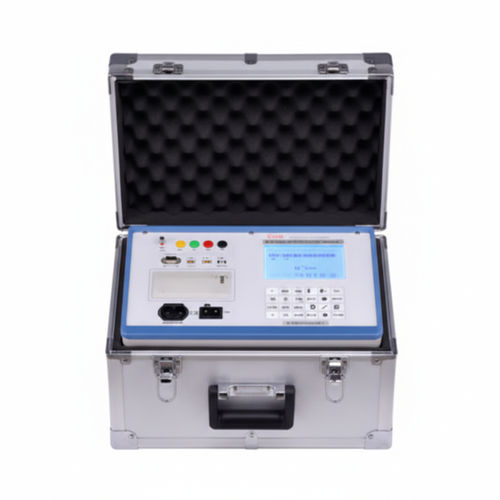

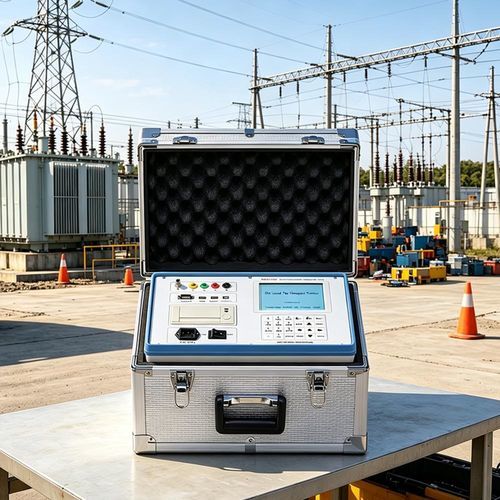

L'UHV-4000 è un tester portatile per cambiatori di presa sotto carico (OLTC) progettato per la verifica e l'analisi in campo dei cambiatori di presa dei trasformatori. Misura forme d'onda di transizione, tempo di transizione, resistenza di transizione istantanea e sincronizzazione trifase, fornendo risultati chiari in formato grafico e testuale per la diagnostica.

Caratteristiche principali

• Chassis verticale per portabilità compatta e trasporto agevole in operazioni sul campo.
• Display LCD 5,7" retroilluminato con ampia tolleranza di temperatura per buona leggibilità all'aperto.
• Computer industriale embedded PC-104 per elaborazione dati ad alta velocità e archiviazione locale.
• Sorgente di corrente costante di precisione integrata con circuiti di protezione completi per misurazioni affidabili.
• Acquisizione dati multicanale ad alta velocità (6 canali) e visualizzazione dei risultati in formato grafico e testuale.
• Metodo di immissione T9 integrato per inserimento rapido di nomi stazione, identificativi e simboli.
• Supporto per unità flash USB e sincronizzazione dati via USB per trasferimento e backup.
• Organizzazione dei dati a struttura ad albero (per nome stazione, numero e posizione presa) per una gestione efficiente dei record.
• Stampante termica di pannello integrata per report immediati in loco.

Parametri tecnici / Specifiche

• Corrente di uscita: ≥1 A, 3 canali
• Canali di campionamento: 6 canali
• Frequenza di campionamento: 10 kHz/s
• Intervallo di misura — resistenza di transizione: 0,5 Ω – 20 Ω
• Intervallo di misura — tempo di transizione: ≤250 ms
• Risoluzione — resistenza: 0,01 Ω
• Risoluzione — tempo: 0,1 ms
• Precisione di misura — resistenza di transizione: ±(5% + 3 digit)
• Precisione di misura — tempo di transizione: ±(0,1% + 1 digit)
• Memorizzazione: supporto USB; memoria interna: 1 GB
• Dimensioni (unità): 350 mm × 230 mm × 200 mm
• Peso host: 5 kg

Condizioni d'uso

• Temperatura ambiente: -10 ℃ – 50 ℃
• Umidità ambiente: ≤85% UR
• Alimentazione di esercizio: AC 220 V ±10%
• Frequenza di alimentazione: 50 ±1 Hz
