Apparecchio di misura di campi UHV-3000

elettricoa resistenzaindustriale

Panoramica

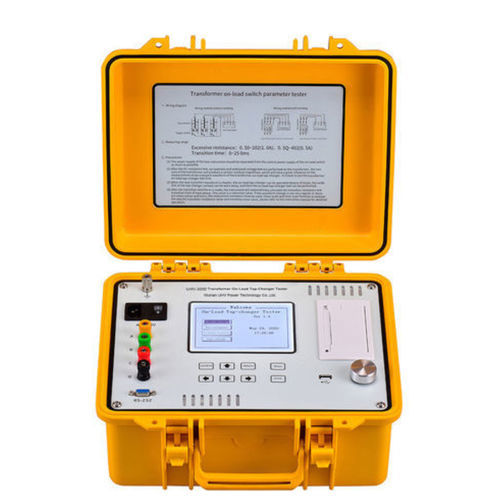

Il UHV-3000 è uno strumento portatile per il collaudo dei selettori sotto carico (OLTC) dei trasformatori di potenza. Misura la forma d'onda di transizione, il tempo di transizione, la resistenza transitoria e verifica la sincronizzazione trifase. Dispone di uscite di corrente doppie, circuito di protezione integrato, funzioni di calcolo automatico, display 5,7" e memorizzazione USB per l'uso in campo.

Applicazione

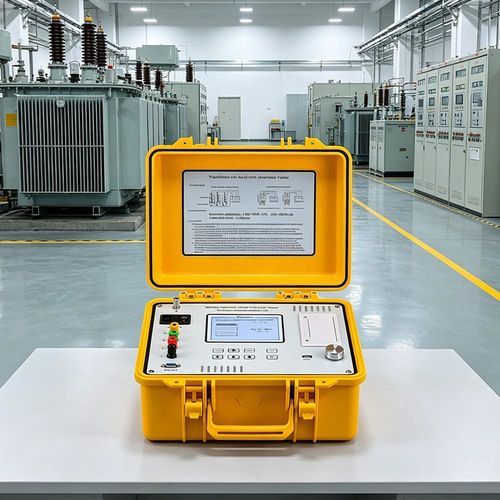

Progettato per messa in servizio, manutenzione programmata e diagnostica guasti degli OLTC in cabine e impianti industriali. Adatto per verifiche monofase e trifase e analisi delle forme d'onda.

Parametri tecnici
Corrente di uscita: 1,0 A, 0,5 A
Intervallo misura resistenza di transizione: 0,5 Ω–20 Ω (a 1,0 A); 0,5 Ω–40 Ω (a 0,5 A)
Intervallo tempo di transizione: 0–250 ms
Precisione resistenza di transizione: ±(5% lettura + 3 cifre)
Precisione tempo di transizione: ±(0,1% lettura + 3 cifre)
Temperatura di funzionamento: -10℃–50℃
Umidità relativa: ≤85% RH
Alimentazione: AC 220 V ±10%, 50 ±1 Hz
Memorizzazione dati: USB (U-disk) e memoria locale
Dimensioni: 345 × 295 × 175 mm
Peso: 5 kg

Caratteristiche

• Uscite di corrente doppie (1,0 A / 0,5 A) per estendere l'intervallo di misura.
• Calcolo automatico della resistenza e del tempo di transizione.
• Circuito di protezione completo per uso sicuro in campo.
• Display 5,7" per visualizzare direttamente forme d'onda e parametri sul posto.
• Memoria USB per esportazione di forme d'onda e registri.
• Tastiera indipendente e funzione one-key flying shuttle per operazioni rapide.
• Design portatile e leggero per uso in sito.

Specifiche

• Modello: UHV-3000
• Corrente di uscita: 1,0 A, 0,5 A
• Resistenza di transizione: 0,5 Ω–20 Ω (1,0 A); 0,5 Ω–40 Ω (0,5 A)
• Tempo di transizione: 0–250 ms
• Precisione: vedi parametri tecnici
• Condizioni d'esercizio: -10℃–50℃; ≤85% RH
• Alimentazione: AC 220 V ±10%, 50 ±1 Hz
• Memoria: USB e locale
• Dimensioni: 345 × 295 × 175 mm
• Peso: 5 kg
