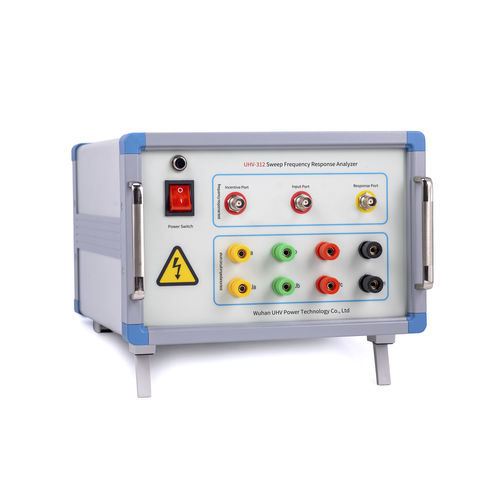

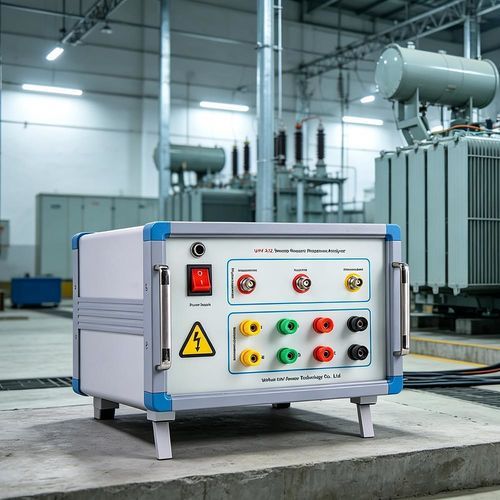

Analizzatore di risposta in frequenza UHV-312

per reti elettriche trifaseper reti elettriche monofaseper test

Panoramica
Il UHV-312 è un analizzatore di risposta in frequenza a sweep progettato per la diagnostica degli avvolgimenti dei trasformatori. Supporta il metodo di risposta in frequenza (sweep) e il metodo di impedenza in cortocircuito a bassa tensione, memorizza i risultati in un database e include la funzione di misura dell'induttanza. Lo strumento è studiato per l'uso in campo ed è compatibile con piattaforme Windows.

Parametri del prodotto
Il UHV-312 è realizzato per trasformatori di media e grande potenza. Utilizza campionamento CA sincrono ad alta precisione e elaborazione digitale FFT per tensione e corrente, garantendo misure stabili e ripetibili. Supporta misurazioni automatiche trifase o test monofase con cortocircuito affidabile sul lato a bassa tensione. Dopo l'inserimento dei parametri del trasformatore lo strumento testa automaticamente e calcola impedenza e percentuale di errore per fase. La visualizzazione in tempo reale delle forme d'onda di tensione e corrente agevola la diagnostica in sito.

Parametri tecnici

• Velocità di misura: avvolgimento monofase 1–2 minuti
• Tensione di uscita (metodo impedenza): fino a 20 Vpp (regolazione automatica)
• Impedenza di uscita: 50 Ω
• Impedenza di ingresso: 1 MΩ (canale di risposta con resistenza di adattamento 50 Ω integrata)
• Gamma di sweep: 100 Hz – 2 MHz
• Precisione di frequenza: 0,005 %
• Frequenza di campionamento: 100 MSPS
• Modalità di sweep: lineare o logaritmica; punti configurabili
• Visualizzazione curve: curva ampiezza–frequenza; vista oscilloscopio per tensione/corrente
• Gamma dinamica di misura: −120 dB a 20 dB
• Gamma tensione (metodo impedenza): 0–220 V
• Gamma corrente (metodo impedenza): 0–10 A
• Frequenza di prova impedenza: 50 Hz / 60 Hz

Funzionalità

• Il metodo di risposta in frequenza misura le caratteristiche degli avvolgimenti senza rimuovere il coperchio del trasformatore, consentendo di rilevare deformazioni, rigonfiamenti o spostamenti assiali (adatto per trasformatori ≥66 kV).
• Misura rapida: 1–2 minuti per avvolgimento (monofase).
• Alta precisione di frequenza (0,005 %) e ampia gamma dinamica per analisi dettagliate.
• Isolamento a 5000 V per proteggere il computer di prova.
• Funzione oscilloscopio integrata per monitoraggio in tempo reale delle condizioni di prova.
• Caricamento simultaneo fino a 9 curve con calcolo automatico dei parametri e confronto diagnostico.
• Software di analisi conforme a DL/T911-2016 e IEC60076-18.
• Il metodo di impedenza in cortocircuito opera senza regolatore esterno e può applicare automaticamente tensione agli avvolgimenti HV AB/BC/CA, raccogliere dati sincroni e calcolare le percentuali di errore di impedenza.
• Archiviazione dei dati in database ed esportazione automatica in Word (se Office installato) o report JPG per facilitare la generazione di rapporti.
• Misura dell'induttanza integrata.
• Interfaccia software intuitiva e funzione di avvio con un solo tasto per semplificare le operazioni in campo.

Caratteristiche / specifiche tecniche

• Modello: UHV-312
• Gamma di sweep: 100 Hz – 2 MHz
• Precisione di frequenza: 0,005 %
• Frequenza di campionamento: 100 MSPS
• Velocità di misura: avvolgimento monofase 1–2 minuti
• Tensione di uscita (metodo impedenza): fino a 20 Vpp (regolazione automatica)
• Impedenza di uscita: 50 Ω
• Impedenza d'ingresso: 1 MΩ (canale di risposta con 50 Ω di adattamento)
• Modalità di sweep: lineare o logaritmica; frequenza e punti configurabili
• Display: curva ampiezza–frequenza e visualizzazione oscilloscopio
• Gamma dinamica: −120 dB a 20 dB
• Intervalli di misura impedenza: tensione 0–220 V, corrente 0–10 A
• Frequenza di prova: 50 Hz / 60 Hz
• Protezione isolante: 5000 V
• Software/piattaforma: archiviazione in database, generazione automatica report (Word/JPG), compatibile Windows 2000/XP/7/8/10/11
• Norme: DL/T911-2016, IEC60076-18
