Tester DC UHV-100A

antifurtoper avvolgimento statoricoper trasformatore

Panoramica

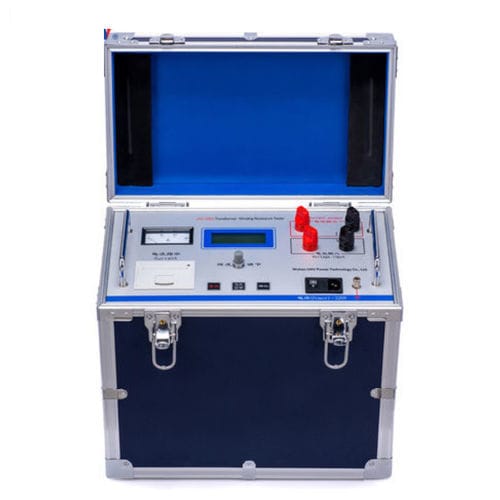

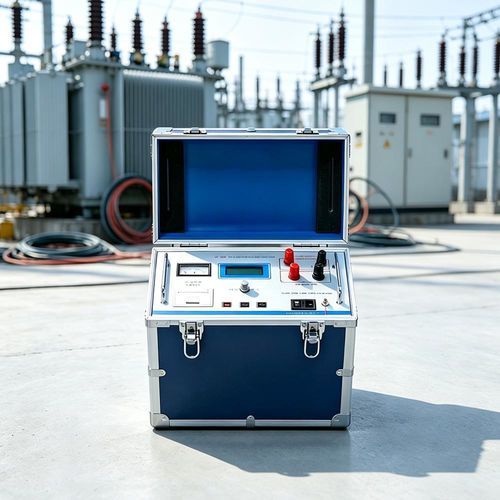

Il tester di resistenza dell'avvolgimento in CC per trasformatori UHV-100A integra tecnologie di potenza avanzate e un microcontrollore ad alta velocità per fornire misure automatiche e precise della resistenza degli avvolgimenti. È compatto e leggero, eroga elevata corrente di uscita, presenta buona immunità alle interferenze e dispone di scarica automatica con allarme e funzioni di protezione.

Parametri tecnici
Corrente di prova: 10 A, 20 A, 40 A, 100 A
Intervalli di misura: 10 μΩ ～ 100 mΩ (100 A); 100 μΩ ～ 500 mΩ (40 A); 200 μΩ ～ 1 Ω (20 A); 500 μΩ ～ 2 Ω (10 A)
Precisione: 0,2 %
Risoluzione: 0,1 μΩ
Temperatura di esercizio: 0 ～ 40 °C
Umidità ambiente: ≤ 90% HR (senza condensa)
Alimentazione: AC 220 V ±10 %, 50 Hz ±1 Hz
Peso: 17 kg
Dimensioni esterne: 400 × 230 × 380 mm

Denominazioni alternative

• Tester di resistenza avvolgimento CC
• Ohmmetro
• Tester di resistenza CC per trasformatore trifase

Misure di sicurezza

• Leggere attentamente il manuale d'istruzioni prima dell'uso.
• L'operatore deve possedere conoscenze elettriche di base.
• Non utilizzare lo strumento sotto la pioggia, in presenza di gas corrosivi, polvere eccessiva, alte temperature o luce solare diretta.
• Evitare urti prolungati e vibrazioni intense.
• Manutenzione e messa a punto devono essere eseguite da personale qualificato.
• Dopo il test, attendere lo spegnimento dell'allarme di scarica prima di interrompere l'alimentazione e rimuovere i cavi di prova.
• Quando si misura un preselettore senza carico, attendere lo spegnimento dell'allarme di scarica prima di cambiare la posizione.
• Non muovere la pinza di prova o il cavo di alimentazione durante la misura.

Precauzioni

• Prima di testare un commutatore sotto vuoto, assicurarsi che sia ripristinato. Dopo la scarica, attendere almeno 10 s dopo l'arresto dell'allarme prima di azionare il commutatore.
• Prima di scollegare, attendere il completamento della scarica e lo spegnimento dell'allarme; attendere >10 s se possibile per garantire il rilascio completo della carica.
• Selezionare la corrente di prova entro gli intervalli specificati. Se la corrente supera il valore preimpostato l'unità rimane in carica; se l'intervallo è insufficiente viene visualizzato "current too low" — selezionare la corrente appropriata.
• Usando il metodo di assistenza magnetica, considerare la variazione di intervallo (connessioni in parallelo/serie delle bobine possono aggiungere ≈1,5× la resistenza della bobina HT).
• La rimozione dei contatti corti dopo scarica può provocare scintille dovute a corrente residua — fenomeno normale.
• Pulire la pellicola di ossido sui terminali esposti o ruotare la pinza dopo il collegamento per assicurare un buon contatto e misure accurate.

Caratteristiche / specifiche tecniche

• Modello: UHV-100A
• Correnti di prova: 10 A / 20 A / 40 A / 100 A
• Intervalli di misura: come indicato nei parametri tecnici
• Precisione: 0,2 %
• Risoluzione: 0,1 μΩ
• Temperatura di funzionamento: 0 ～ 40 °C
• Umidità relativa: ≤ 90% HR (senza condensa)
• Alimentazione: AC 220 V ±10 %, 50 Hz ±1 Hz
• Peso: 17 kg
• Dimensioni: 400 × 230 × 380 mm
